| Standards: | IEC60061-3 | Material: | Mold steel |
|---|---|---|---|
| 7006-27D-3: | GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d | 7006-29L-4: | NOT GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d |
| 7006-29-3: | GAUGE FOR TESTING CONTACT-MAKING OF LAMPS FITTED WITH CAPS | Gauge Name: | E26 Lamp Cap Gauge |
| Vurgulamak: | E26 Gitmez Göstergesi,7006-29-3 Gitmez Göstergesi,Kalıp Çelik Lamba Kapağı Göstergesi |
||
7006-29-3 E26 Lamba Kapağı Göstergesi Temas Testi İçin Gitmeme Göstergesi - Kapaklı Lambaların Yapımı
Onaylar:
IEC60061-3
Gösterge adı ve Test Amacı
1. E26, E26/50x39, E26/51x39 ve E26d BÜYÜK HARF 7006-29L-4 İÇİN "GİTMEYİN" ÖLÇER
TEST YAPMAK:
Gösterge, bitmiş bir lambanın üzerindeki kapağın dişi üzerine yerleştirildiğinde, en üstte tutulan kapak, merkezi temas, X yüzeyinin ötesine taşmamalıdır. Testte yalnızca göstergenin ağırlığı kullanılacaktır.
AMAÇ:
Bitmiş lambalardaki E26, E26/50x39, E26/51x39 veya E26d kapaklarının d boyutu olan vida dişinin minimum dış (ana) çapını kontrol etmek için.
2. E26, E26/50x39, E26/51x39 ve E26d KAPAKLARI İÇİN “GO” ÖLÇER7006-27D-3
TEST YAPMAK:
Bitmiş bir lambanın kapağı göstergeye gidebildiği kadar vidalandığında, merkezi kontak X yüzeyine temas etmelidir. Lamba göstergeden çıkarıldığında, dişleri ayırmak için en az iki tam dönüş gerekir.
AMAÇ:
Bitmiş lambalarda vida dişinin maksimum boyutlarını ve E26, E26/50x39, E26/51x39 veya E26d kapaklarının T1min boyutunu kontrol etmek için.
3. KAPAKLI 7006-29-3 LAMBALARIN KONTAK YAPILMASINI TEST ETMEK İÇİN GÖSTERGE
TEST YAPMAK:
Lamba, W düzlemi V düzlemine ulaşana veya onun ötesine taşana kadar göstergenin içine itilebiliyorsa, lambanın duydaki oturmaya göre şeklinin doğru olduğu varsayılır.E26/24 başlıklı lambalar için, V ve W yüzeyleri çakıştığında, herhangi bir lehim veya iletken malzeme içeren kapağın üst kısmı X yüzeyinin üzerine çıkmamalıdır.
AMAÇ:
E26, E26/50x39, E26/51x39 veya E26d duylarda kontak kurma için lamba boyutlarını kontrol etmek için.
E26 ve E26d Göstergesi Tam liste:
| Model numarası | Gösterge Adı |
| 7006-27D-3 | E26, E26/50x39, E26/51x39 ve E26d KAPAKLARI İÇİN “GO” ÖLÇER |
| 7006-29L-4 | E26, E26/50x39, E26/51x39 ve E26d KAPAKLARI İÇİN "GİTMEYİN" ÖLÇER |
| 7006-29-3 | KAPAKLI LAMBALARIN KONTAK YAPILMASINI TEST ETMEK İÇİN ÖLÇER |
| 7006-29A-2 | KAZA TEMASINDAKİ KORUMAYA KARŞI KORUMAYI TEST ETMEK İÇİN BİTMİŞ LAMBALAR ÜZERİNDEKİ KAPAKLAR İÇİN GÖSTERGE E26d |
| 7006-29B-2 | KAPAK E26d İÇİN 23 mm REFERANS ÇAPLI GÖSTERGE |
| 7006-29C-2 | KAPAK E26d İÇİN 13,2 mm REFERANS ÇAPLI GÖSTERGE |
| 7006-29D-1 | BİTMİŞ LAMBALARDA E26d KAPAKLAR İÇİN 10.4 mm REFERANS ÇAPLI GÖSTERGE |
-------------------------------------------------- -------------------------------------------------- ---------------------------------

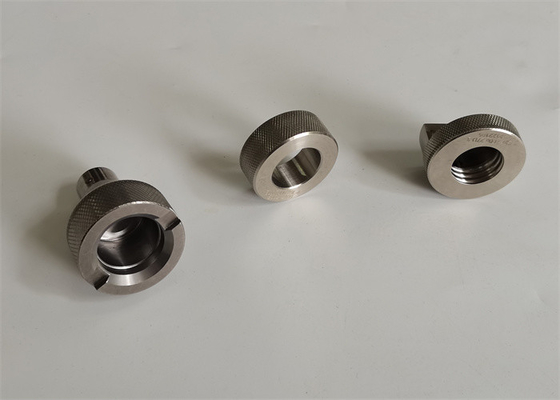

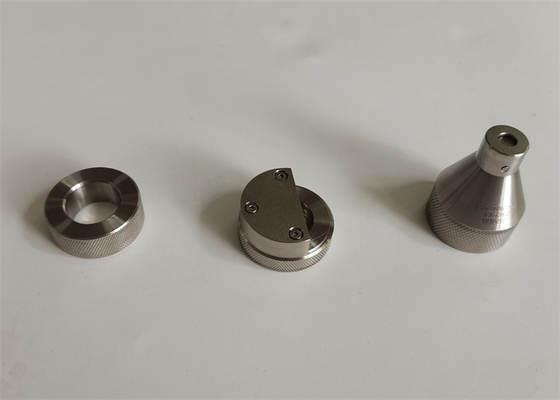

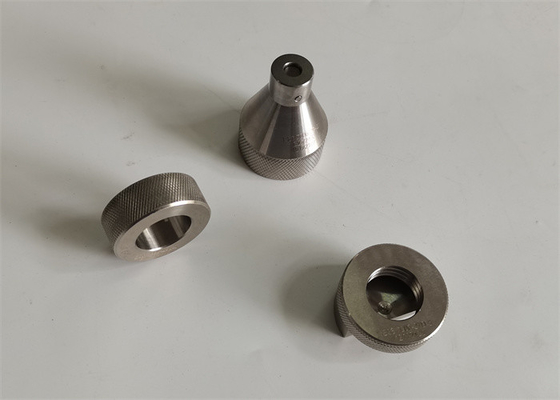

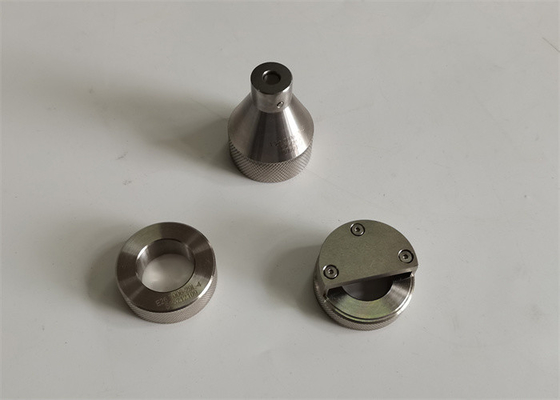

E26, E26/50x39, E26/51x39 & E26d KAPAKLAR İÇİN 7006-27D-3 “GO” ÖLÇER
E26, E26/50x39, E26/51x39 ve E26d KAPAKLARI İÇİN 7006-29L-4 “GİTMEYİN” GÖSTERGESİ
7006-29-3 KAPAKLI LAMBALARIN KONTAK YAPILMASINI TEST ETMEK İÇİN GÖSTERGE
7006-29A-2 KAZA TEMASINDAN KARŞI KORUMA KORUMASININ TEST EDİLMESİ İÇİN BİTMİŞ LAMBALAR ÜZERİNDEKİ KAPAKLAR İÇİN GÖSTERGE E26d
E26d KAPAKLAR İÇİN 23 mm REFERANS ÇAPLI 7006-29B-2 GÖSTERGE
E26d KAPAKLAR İÇİN 13,2 mm REFERANS ÇAPLI 7006-29C-2 GÖSTERGE
BİTMİŞ LAM ÜZERİNDE E26d KAPAKLAR İÇİN 10,4 mm REFERANS ÇAPLI 7006-29D-1 MATERYAL
