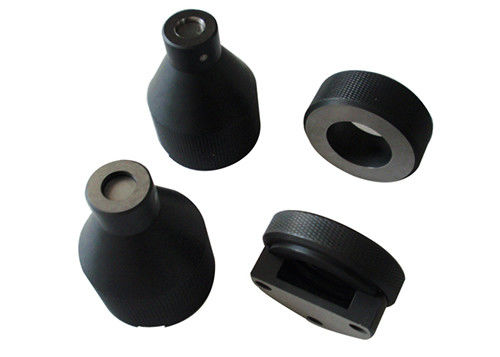

E26 Go And Not Go Göstergeleri, Kalıp çelik Vida Diş Ölçer

IEC60061-3 E26 lamba kapağı göstergesi, gitme göstergesi yok, vida dişi göstergesi

E26 ve E26d Gösterge listesi:

Onaylar:
IEC60061-3

Amaç ve Test:
1. 7006-27D-3

CAPS E26, E26 / 50x39, E26 / 51x39 ve E26d İÇİN "GO" GÖSTERGESİ
AMAÇ:

Bitmiş lambalarda vida dişinin maksimum boyutlarını ve E26, E26 / 50x39, E26 / 51x39 veya E26d kapaklarının T1min boyutunu kontrol etmek için.
TEST YAPMAK:

Bitmiş bir lambanın kapağı göstergeye gidebildiği kadar vidalanmışsa, merkezi temas X yüzeyine temas etmelidir. Lamba göstergeden çıkarıldığında, dişleri ayırmak için en az iki tam dönüş gerekecektir.

2. 7006-29L-4

CAPS İÇİN "GİTMEYİN" GÖSTERGESİ
E26, E26 / 50x39, E26 / 51x39 ve E26d
AMAÇ:

Bitmiş lambalarda vida dişinin minimum dış (ana) çapını, boyut d, E26, E26 / 50x39, E26 / 51x39 veya E26d kapaklarını kontrol etmek için.
TEST YAPMAK:

Gösterge, bitmiş bir lamba üzerindeki kapağın dişinin üzerine yerleştirildiğinde, kapak en üstte tutulursa, merkezi temas X yüzeyinin ötesine çıkıntı yapmamalıdır. Deneyde sadece ölçerin ağırlığı kullanılacaktır.

3. 7006-29-3

KAPAKLI LAMBALARIN TEMAS KURMA TESTİ İÇİN ÖLÇER
AMAÇ:

E26, E26 / 50x39, E26 / 51x39 veya E26d duylarında temas kurmak için lamba boyutlarını kontrol etmek için.
TEST YAPMAK:

Lamba, W düzlemi V düzlemine ulaşana veya bunun ötesine çıkıncaya kadar gösterge içerisine itilebiliyorsa, lamba tutucudaki uyuma göre lambanın şeklinin doğru olduğu varsayılır.E26 / 24 kapaklı lambalar için, V ve W yüzeyleri çakıştığında, herhangi bir lehim veya iletken malzeme içeren kapağın üst kısmı X yüzeyinin üzerine uzanmayacaktır.

4. 7006-29A-2

KAZAYA KARŞI KORUMAYI TEST ETMEK İÇİN BİTMİŞ LAMBALAR ÜZERİNDEKİ KAPAKLAR İÇİN GÖSTERGE İLETİŞİM E26d
AMAÇ:

Bitmiş lambalar üzerindeki E26d kapaklarının kazara temasına karşı korumayı kontrol etmek için.
TEST YAPMAK:

Lamba, sağlanan girintide bulunan kapağın yan lehimiyle gidebildiği yere kadar göstergenin içine itildiğinde, pistonun W yüzeyi V yüzeyinin ötesine çıkıntı yapmayacaktır.

5. 7006-29B-2

CAPS E26d İÇİN 23 mm REFERANS ÇAPLI GÖSTERGE
AMAÇ:

Boyutları kontrol etmek için S min., S maks., S1min.ve S1max.kapaklar E26d.
TEST YAPMAK:

Kapak (veya lamba) göstergeye gidebildiği kadar itildiğinde, pistonun W yüzeyi Y yüzeyinin ötesine çıkıntı yapacaktır, ancak monte edilmemiş kapaklar için, X yüzeyinin ötesine çıkıntı yapmayacaktır.
Bitmiş lambalardaki kapaklar için, W yüzeyi V yüzeyinin ötesine çıkıntı yapmamalıdır.

6. 7006-29C-2

CAPS E26d İÇİN 13,2 mm REFERANS ÇAPLI GÖSTERGE
AMAÇ:

C max boyutlarını kontrol etmek için.ve C1 max.kapaklar E26d.
TEST YAPMAK:

Sökülen kapak göstergeye gidebildiği kadar itildiğinde, pistonun W yüzeyi X yüzeyinin ötesine çıkıntı yapmayacaktır. Bitmiş lambalardaki kapaklar için, W yüzeyi V yüzeyinin ötesine çıkıntı yapmayacaktır. ara kontaktaki lehim göstergede sağlanan girintiye yerleştirilecek şekilde konumlandırılmalıdır.

7. 7006-29D-1
BİTMİŞ LAMBALAR ÜZERİNDEKİ E26d KAPAKLAR İÇİN 10.4 mm REFERANS ÇAPLI GÖSTERGE
AMAÇ:

C1 min ve T1 min boyutlarını kontrol etmek için, 7004-29 numaralı sayfada ve başlık dişinin maksimum boyutlarını gösterin.
TEST YAPMAK:

Lamba ölçüye gidebildiği kadar vidalandığında, "W" yüzeyi "V" yüzeyi ile eş düzlemli olacaktır veya yüzeyden dışarı çıkıntı yapacaktır.Bu testten sonra, göstergeden ayırmak için lambanın en az iki tam dönüşü gerekecektir.

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 CAPS E26, E26 / 50x39, E26 / 51x39 ve E26d İÇİN "GO" GÖSTERGESİ
7006-29L-4 CAPS E26, E26 / 50x39, E26 / 51x39 ve E26d İÇİN "GİTMİYOR" GÖSTERGESİ
7006-29-3 LAMBALARIN TEMAS YAPILMASINI TEST ETMEYE YÖNELİK GÖSTERGE KAPAKLI LAMBALAR
7006-29A-2 KAZAYA KARŞI KORUMAYI TEST ETMEK İÇİN BİTMİŞ LAMBALAR ÜZERİNDEKİ KAPAKLAR İÇİN ÖLÇER TEMAS E26d
CAPS E26d İÇİN 23 mm REFERANS ÇAPLI 7006-29B-2 GÖSTERGESİ
CAPS E26d İÇİN 13,2 mm REFERANS ÇAPLI 7006-29C-2 GÖSTERGESİ
BİTMİŞ LAMBALAR ÜZERİNDEKİ E26d KAPAKLAR İÇİN 10,4 mm REFERANS ÇAPINA SAHİP 7006-29D-1 GÖSTERGE
