IEC60061-3 Lamba Başlığı Göstergesi

IEC60061 - E27 Duylar İçin 3 Ölçer Vidalı Lamba Tutucu Göstergeleri

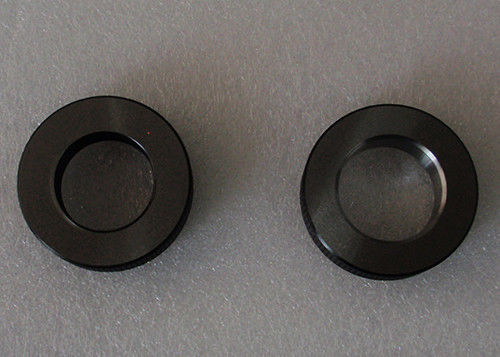

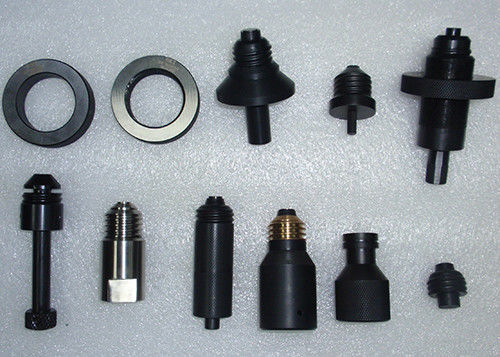

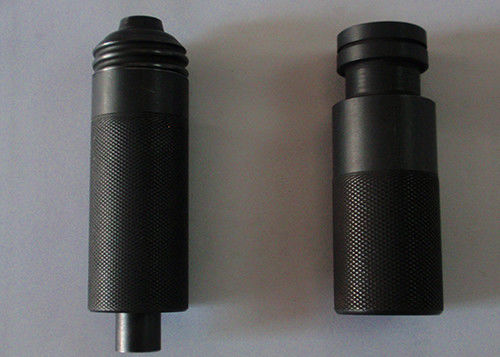

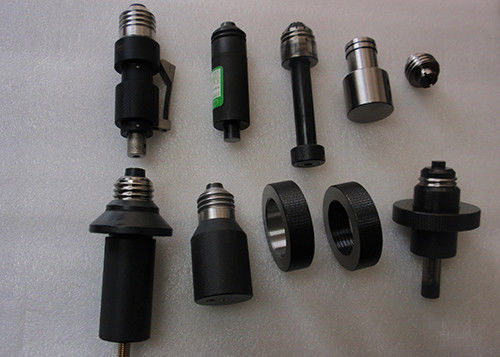

E27 duy listesi için gösterge:

Onaylar:

IEC60061-3

Amaç ve Test:

(1) Duylar için 7006-25A-2 "GO" Ölçer

AMAÇ: Kontrol etmek için:

a) 7004-21 ve 7004-27 sayfalarına göre duy vida dişinin minimum boyutları.

b) 7005-20 sayfasına göre X ölçüsü

c) Olumsuz boyutlara sahip lamellere göre duyun mekanik uyumluluğu.

TEST ETME: a) Aşırı güç kullanmadan göstergenin dişli kısmını duyun içine vidalamak mümkün olacaktır.

b) Gösterge gidebildiği kadar vidalandığında, piston üzerindeki Y işareti, şaft üzerindeki A işareti ile aynı düzlemde olacaktır.

c) Daha sonra manşon, açık ucu tutucunun vida kabuğunun üst kenarına dayanacak şekilde göstergenin şaftının üzerine yerleştirilir. Manşon bu pozisyondayken, piston gidebildiği kadar aşağı itilir.

d) Göstergenin B yüzeyi, daha sonra piston üzerindeki X1 ve X2 işaretleri arasında uzanacak veya bunlardan herhangi biri ile eş-düzlemsel olacaktır;onların ötesinde olmayacak.

(2) 7006-26-4 "GİTMİYOR" Göstergesi

AMAÇ: Duyların vida dişinin maksimum küçük çapını, boyut D1'i kontrol etmek için

TEST YAPILMASI: Eğer gösterge, diş T yüzeyinin dışına çıkacak kadar kendi ağırlığıyla girmezse, duyun vida dişinin doğru olduğu varsayılacaktır.

(3) 7006-21-5

Ampul boynu hasarına karşı korumayı test etmek ve temas kurmayı test etmek için ölçü aleti

AMAÇ: Kontrol etmek için:

a) E27 duyunun kenarından gelen ampul boynu hasarına karşı koruma.

b) Temas oluşturmaya ters boyutlara sahip lambalarla ilgili olarak E27 duylarında temas işareti.

TEST ETME: a) Gösterge aşağıdaki torkla tamamen yuvasına vidalandığında:

----- 1.0 Nm seramik tutucular için.

----- Diğer tüm tutucular için 0,4 Nm.

Gösterge ile duy kenarının kenarı arasında bir boşluk olmalıdır.

b) Bu konumda ve gösterildiği gibi test devresine bağlanan duy ile gösterge lambası yanacaktır.

* Yaklaşık 0,08 mm kalınlığa ve 5 mm genişliğe sahip bir kalınlık mastarı, bu boşluğun tüm çevre boyunca var olup olmadığını kontrol etmek için kullanılmalıdır.

(4) 7006-22A-5 Temas işaretini test etmek ve lambanın takılması sırasında kazara temasa karşı koruma için ölçü aleti

AMAÇ: E27 duylarını aşağıdakiler açısından kontrol etmek:

a) Olumsuz boyutlara sahip lambalarla temas kurma.

b) Bir lambanın yerleştirilmesi sırasında canlı parçalarla, yani kapak muhafazasıyla kazara temasa karşı koruma.

TEST ETME: Tutucu test devresine gösterildiği gibi bağlanır.

a) Anahtar A konum 2'de ve düğme B açıkken, gösterge tam olarak yuvasına vidalanır. Bu konumda her iki lamba da yanacaktır.

b) Yukarıdaki a) testinden sonra, lambalar sönene kadar gösterge geri çekilir. A anahtarı 1 konumuna getirilir ve B anahtarı kapatılır.Gösterge daha sonra lambalardan herhangi biri yanıncaya kadar yavaşça vidalanır. Gösterge bu konumda tutulurken, B anahtarı açılır ve göstergenin yanındaki test probu, lambalar arasındaki boşluğa girinceye kadar aşağıya kaydırılır. Gösterge ve tutucu Bu pozisyonda lambalar yanmayacaktır.

(5) 7006-22B-1

Keskin kenarlı yan temasları tespit etmek için ölçü aleti

AMAÇ: E27 duylarında yan kontaklarda kesici kenarların varlığını tespit etmek.

TEST YAPILMASI: a) Gösterge, gidebildiği kadar duyun içine vidalanır, daha sonra kombinasyon, göstergenin pistonu yatay konumda olacak şekilde yerleştirilir ve piston yüzü tutucu kontaklara karşı tutulur.

b) Bu pozisyonda, her iki yönde de en az 60 ° 'lik bir açı için pistonu saat yönünde ve saat yönünün tersine döndürmek mümkün olacaktır.

c) Bu testten sonra kombinasyon, piston ile dikey pozisyonda yerleştirilir ve piston yüzü, toplam 10N kuvvetle tutucu kontaklara karşı bastırılır.

d) Bu pozisyonda, her iki yönde de en az 60 ° 'lik bir açı için pistonu saat yönünde ve saatin tersi yönde döndürmek mümkün olacaktır.

e) Duy, her iki test için uygulanan tork 0,4 Nm'yi geçmiyorsa uyumludur.

(6) 7006-22C-1

Yan temas esnekliğini kontrol etmek için Ölçer I

AMAÇ: E27 duylarının minimum yan temas esnekliğini kontrol etmek.

TEST YAPILMASI: a) Imapholder'ın yan kontakları, test devresinde gösterildiği gibi mastara elektriksel olarak bağlanacaktır.

b) Merkezi çubuk üst konumdayken, gösterge aşırı güç kullanmadan lamba tutucusuna vidalanır.

c) Gösterge, oyun tutucu ve ölçü arasındaki oyun çıkarılıncaya kadar somunu sıkarak sabitlenir.

d) Merkezi çubuk daha sonra 0,4 Nm'lik bir torkla vidalanır.

e) Bu koşullar altında gösterge lambası yanacaktır.

f) Merkezi çubuk daha sonra işareti 10 ölçek parçasını (= 0,2 mm) geçene kadar tekrar vidalanacaktır.Bu konumda gösterge lambası hala yanacaktır.

(7) 7006-22D-1

Yan temas esnekliğini kontrol etmek için Ölçer II

AMAÇ: E27 duylarının minimum yan temas esnekliğini kontrol etmek.

TEST YAPILMASI: a) Imapholder'ın yan kontakları, test devresinde gösterildiği gibi mastara elektriksel olarak bağlanacaktır.

b) Gösterge, 1Nm'lik bir tork ile duyun içine vidalanır ...

c) Bu konumda gösterge lambası yanacaktır.

Test, temas kurmayı test etmek için ölçü aleti ile testten sonra yapılmalıdır.
