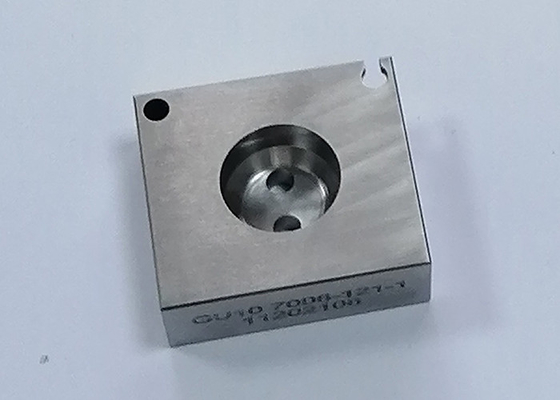

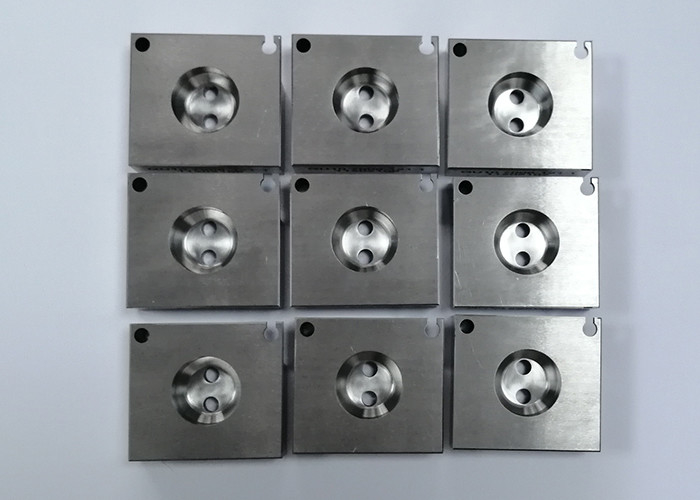

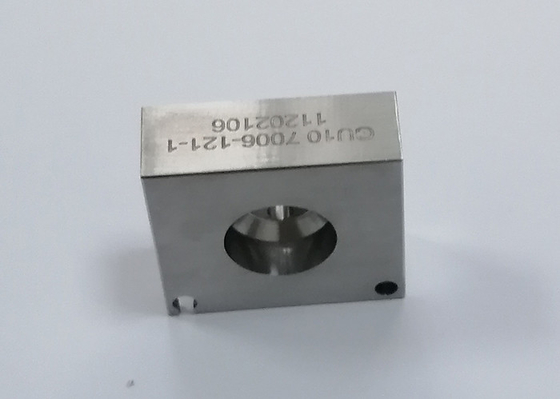

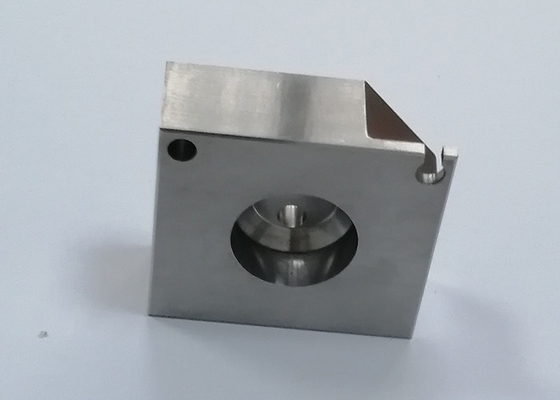

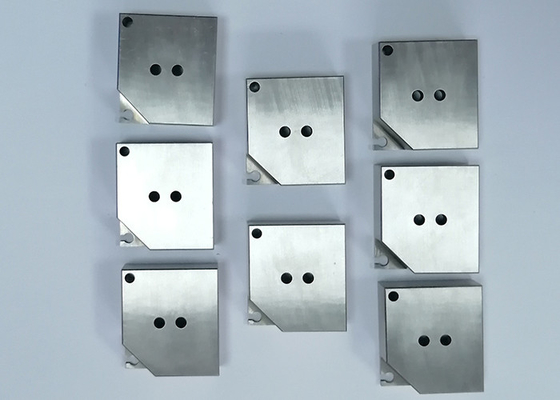

Git Ve Gitme Gu10 Lamba Kapağı Göstergesi 7006-121-1 IEC60061-3

GİT ve GİTME Ölçer Gu10 7006-121-1 IEC60061-3 Lamba Kapağı Ölçer

7006-121-1

AMAÇ: GU10 tabanını aşağıdaki açılardan kontrol etmek:

a) Bireysel pimlerin çapı (boyut A);

b) Pimlerin birleşik yer değiştirmesi ve çapı (A ve D boyutları);

c) Pimlerin uzunluğu (boyutlar F1 artı J);

d) Pimlerin girinti uzunluğu ve çapı (F2 ve E boyutları).

Test ::a) Tabanın ayrı pimlerini yerleştirmek mümkün olmalıdır

Z yüzeyinden "a1" deliğine geçirin ve yuva boyunca pimi çıkarın.

b) Tabanın pimlerini "a2" deliğine sokmak mümkün olmamalıdır.

c) Tabanı göstergeye yerleştirmek mümkün olana kadar mümkün olacaktır.

tabanın referans düzlemi, göstergenin Y yüzeyi ile temas halindedir.

d) Bu konumda, pimlerin uçları çerçevenin dışına çıkmamalıdır.

ölçerin yüzeyi.

Şunlara uygundur:

IEC60061-3 Gu10 7006-121-1

Uygulama:

Guangzhou Shice Equipment, en yaygın standartları karşılamak için geniş bir gösterge yelpazesi sunar

IEC, EN, UL, GB,DIN,VDE ve diğerlerinden olanlar dahil.Bu tür standartlar şunları gerektirir:

boyut ve tanımın kontrolü vb. bu göstergeler üst düzey paslanmaz çelikten yapılmıştır

ve sertliği en az 60 HRC olan ve pürüzlülüğü aşağıdakilere göre uygun çelik

standart gerektirir.Her gösterge bir kalibrasyon sertifikası ile birlikte verilir.
