Duylar İçin Gösterge E40 E14 Duylar İçin Yüksek Basınç Göstergesi

Liste:

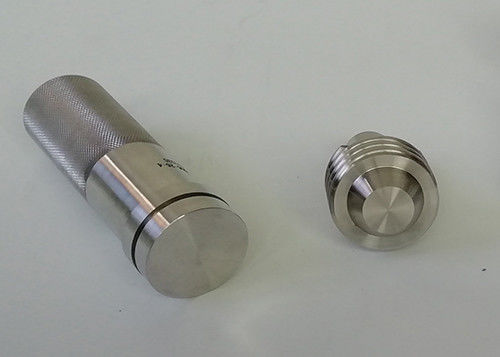

E10, E14 VE E407006-25-7 LAMBA TUTUCULARIN VİDA İPLİKLERİ İÇİN GÖSTERGEYE GİT

AMAÇ:

Duy vida dişinin minimum boyutlarını ve X boyutunun 7005-20 numaralı sayfada gösterildiğini kontrol etmek için

TEST YAPMAK :

Aşırı güç kullanmadan göstergeyi duyun içine vidalamak mümkün olacaktır.

(Şüphe durumunda uygulanacak tork için bkz. IEC 60238, alt bölüm 4,4).

Gösterge gidebildiği yere kadar vidalandığında, duyun vida kabuğunun kenarı Y1 ile eş düzlemli olacak veya Y1'in ötesine çıkıntı yapacak, ancak Y2 yüzeyinin ötesine çıkıntı yapmayacaktır.

7006-26-4

E10, EP10, EY10, E14, E27, E39 VE E40 LAMBA TUTUCULARIN VİDA İPLİKLERİ İÇİN "GİTMEYECEK" GÖSTERGELER

AMAÇ:

E10, EP10, EY10, E14, E27, E39 ve E40 duylarının vida dişi minimum boyutlarını, boyut D1 kontrol etmek için.

TEST YAPMAK:

Diş, T yüzeyinin ötesine çıkıntı yapacak şekilde ölçü kendi ağırlığıyla girmezse, duyun vida dişinin doğru olduğu varsayılacaktır.

TEMAS YAPMAYI TEST ETMEK İÇİN E14 LAMBA TUTUCU İÇİN FİŞ GÖSTERGESİ

MUM ŞEKLİNDE MUM ŞAFTLI E14 LAMBA TUTUCU FİŞİ TEMAS YAPMA TESTİ İÇİN MUM LMPS İÇİN

LAMBALARIN YERLEŞTİRİLMESİ SIRASINDA TEMAS KURMA VE KAZA SONUCU TEMASA KARŞI KORUMA İÇİN TEST GÖSTERGESİ E14

AMAÇ: E14 duylarını aşağıdakiler açısından kontrol etmek:

a) Olumsuz boyutlara sahip lambalarla temas kurma.

b) Canlı parçalarla kazara temasa karşı koruma, yani.bir lambanın yerleştirilmesi sırasında kapak kabuğu.

TEST ETME: Tutucu test devresine gösterildiği gibi bağlanır.

a) Anahtar A konum 2'de ve anahtar B açıkken, gösterge tamamen yerine vidalanır.

Bu konumda her iki lamba da yanacaktır.

b) Anahtar A konum 1'de ve anahtar B kapalıyken, gösterge lambalardan biri yanana kadar yavaşça vidalanır.

Gösterge bu konumda tutulurken, B anahtarı açılır ve göstergenin yanındaki test probu,

gösterge ile tutucu arasındaki boşluğa girecektir.

Bu pozisyonda lambalar yanmayacaktır.

7006-25-7

E10, E14 VE E40 LAMBA TUTUCULARIN VİDA İPLİKLERİ İÇİN "GO" GÖSTERGESİ

7006-26-4

E10, EP10, EY10, E14, E27, E39 VE E40 LAMBA TUTUCULARIN VİDA İPLİKLERİ İÇİN "GİTMEYECEK" GÖSTERGELER

7006-30-2.

TEMAS İŞARETLEMESİNİ TEST ETMEK İÇİN E14 LAMBA TUTUCU İÇİN FİŞ GÖSTERGESİ

7006-30A-1

E14 LAMBA TUTUCULAR İÇİN TAPA ÖLÇÜSÜ E14 SÖZLEŞME İŞARETLEMESİNİ TEST ETMEK İÇİN MUM LAMBALARI İÇİN MUM ŞEKLİNDE ŞAFTLI

7006-31-5

E14 LAMBALARIN LAMBALARDAN YERLEŞTİRİLMESİ SIRASINDA KAZA SONUCU TEMASA KARŞI KORUMA VE TEMAS İŞARETİ TESTİ İÇİN GÖSTERGE

IEC60238 Şekil5 E14 IEC60238'in tork testi madde 18 için Test Başlığı

IEC60238 Şekil11 E14 IEC60238 14.4 ve 19.3 sıcaklık testi için Test Kapağı

IEC60238 Şekil 13 E14 IEC60238'in E14 duyları için test başlığı A

IEC60238 Şekil 13 E14 IEC60238'in E14 duyları için test başlığı B

60399-IEC-04-1

Gölge tutucu halkalı duyların namlu dişi için "GO" Ölçer E14

Gölge tutucu halkası E14 olan duyların namlu dişi için "GİTMEYECEK" Ölçer
