| Malzeme: | Paslanmaz çelik | Standartlar: | IEC60884 Şekil 30 |
|---|---|---|---|
| ısıtma dolabı sıcaklığı: | (70 ± 2) ° C | Test İstasyonu: | 1 istasyon |
| ağırlık: | 50N * 1, 20N * 2, 30N * 1, 4N * 1 | Çekme Kuvveti Ağırlığı: | Tablo 16'daki maksimum çekme kuvvetine göre |
| fonksiyon: | fişin ve fiş piminin sıkılığının test edilmesi | Her fiş pimine uygulanan kuvvet süresi: | 1 dakika |
| Vurgulamak: | 4N Doğrulama Test Aparatı,20N Doğrulama Test Aparatı,Şekil 30 IEC60884 |
||
IEC60884 şekil 30 Fişin Gövdesindeki Pimlerin Sabitlenmesini Doğrulamak İçin Aparat Priz Test Cihazı
Ürün Detayları:
Bu cihaz IEC 60884-1 fıkra 24.10 Fig30 standardına uygundur.
Fişin ve fiş piminin sağlamlığını test etmek için kullanılır.
Fiş, fişin pimlerine uygun deliklere sahip sert bir çelik plaka üzerine yerleştirilir.
Deliklerin merkezleri arasındaki mesafe, tıpanın standart levhasındaki her bir pimin enine kesit alanı etrafında çevrelenen dairenin merkezleri arasındaki mesafelerle aynı olacaktır.
Teknik parametreler:
| Test istasyonu sayısı | 1 |
| Ağırlık | 50N * 1, 20N * 2, 30N * 1, 4N * 1 |
| Standart soket: konfigürasyonlar için Meksika standardının her biri: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
Test metodu:
1. Kullanıcı, ilk kullanımdan önce, test aparatını daha etkili ve düzgün kullanmak ve testi tamamlamak için ilgili standartlara aşina olmalıdır.
2. Tıpa, çelik plaka üzerine, pimleri çevreleyen dairelerin merkezleri deliklerin merkezleriyle çakışacak şekilde konumlandırılmıştır.Ardından test fişini, pimin uzunlamasına ekseni yönünde sokete takın.Bundan sonra, fiş (70 ± 2) ° C sıcaklıkta ısıtma kabinine yerleştirilir, 1 saat sonra bir ısıtma kabini içine bir çekme kuvveti uygulanır.
3. Kelepçe armatürünü fişin şekline göre seçin ve fişe sıkıca bağlanmasını sağlayın (çekme kuvveti uygulandığında gevşemeyeceğinden emin olun)
4. Tablo 16'da verilen maksimum çekme kuvvetine göre çekme kuvveti ağırlığını seçin (üst üste binme ile elde edilebilir), ağırlık kelepçe halkasına takılır, dikkatli kullanın ve patlayıcı gerilim oluşturmayın.
5. Kuvvet, her bir fiş pimine 1 dakika süreyle uygulanır, testten sonra fişin ortam sıcaklığına kadar soğumasına izin verilir ve fiş gövdesindeki herhangi bir fiş piminin yer değiştirmesinin 1 mm'yi geçmediği doğrulanmalıdır.
6. Test tamamlandıktan sonra cihazın temizliğine ve prizlerin bakımına dikkat edin.
Tablo 16:

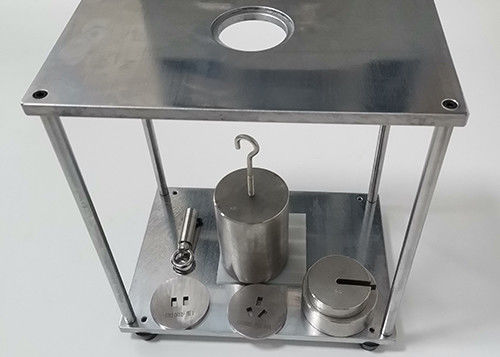

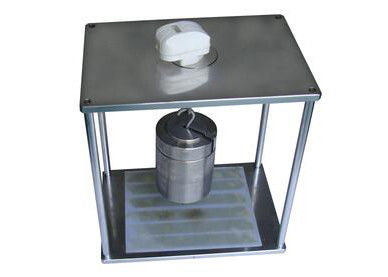

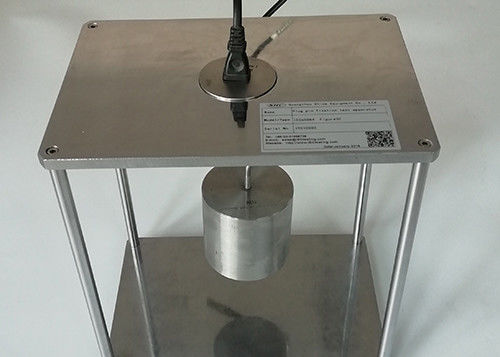

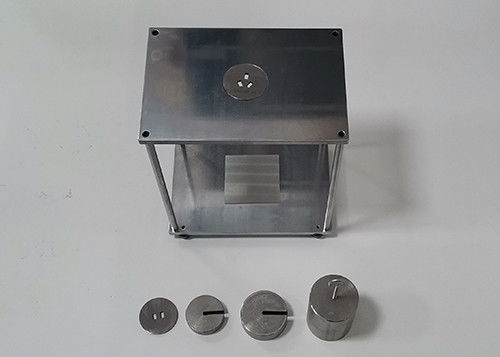

Aparat resmi:
