| Material: | Stainless Steel | Standards: | IEC60884 Figure 27 Figure 42 |
|---|---|---|---|
| Warranty: | 12 months | Height of falling: | 10~250mm is adjustable |
| Weight of the drop hammer: | 1000±2g , 100 ± 1 g | The height of the impact: | 100mm |
| Specimens temperature: | (–15 ± 2) °C | Pad of sponge rubber: | 40 mm thick |
| Vurgulamak: | Şekil 42 Darbe Test Aparatı,IEC 60884 Darbe Test Aparatı,Paslanmaz Çelik Darbe Test Aparatı |
||

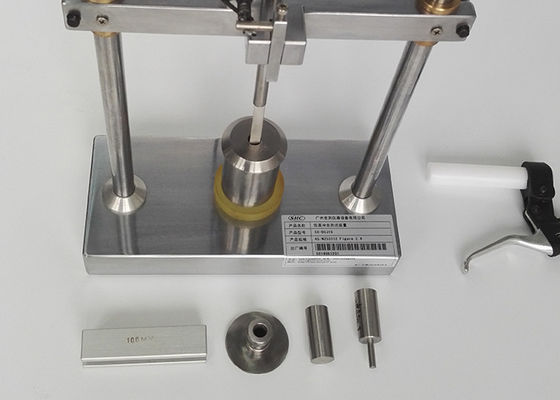

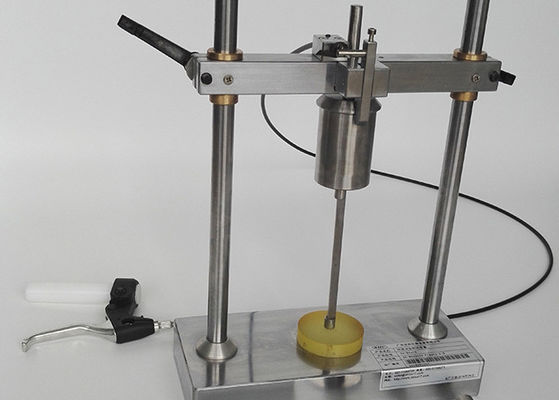

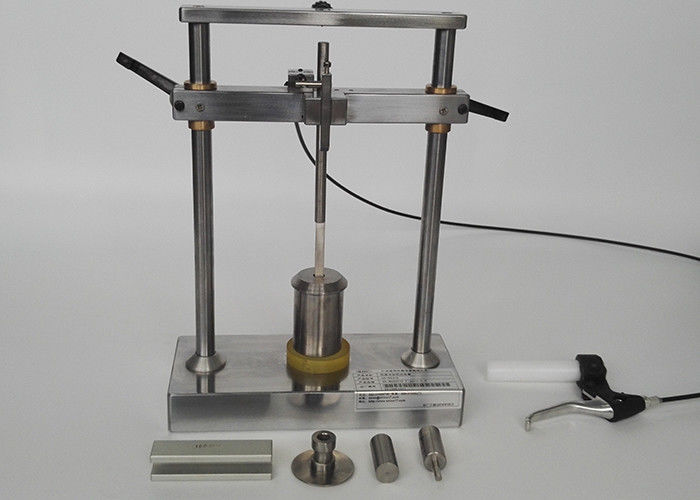

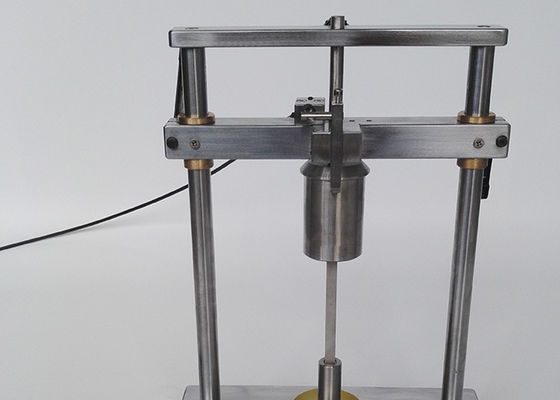

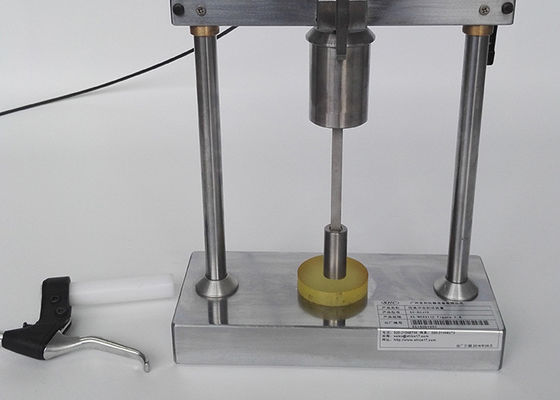

IEC60884 Fig27 Fig 42 Yalıtım Kılıflı Pimler Üzerinde Darbe Testi Aparatı
Ürün Bilgisi:
Onaylar:
IEC 60884 Şekil 27
Numuneler, şekil 27'de gösterildiği gibi bir aparat vasıtasıyla darbe testine tabi tutulur.
40 mm kalınlığında bir sünger kauçuk ped üzerine yerleştirilen aparat, numunelerle birlikte (–15 ± 2) °C sıcaklıktaki bir dondurucuda en az 16 saat süreyle tutulur.
Bu sürenin sonunda, her numune sırayla şekil 27'de gösterildiği gibi normal kullanım pozisyonuna yerleştirilir ve 100 mm yükseklikten bir ağırlığın düşmesine izin verilir.Düşen ağırlığın kütlesi ise
(1000 ± 2) gr.
Testten sonra numune, bu standardın anlamı dahilinde hiçbir hasar göstermemelidir.
Onaylar:
IEC 60884 Şekil 42
Numuneler, şekil 42'de gösterilen aparat vasıtasıyla darbe testine tabi tutulur.
Düşen ağırlığın kütlesi (100 ± 1) g'dır.
Aparat, 40 mm kalınlığında sünger bir lastik ped üzerine, numunelerle birlikte bir
dondurucuda en az 24 saat süreyle (–15 ± 2) ℃ sıcaklıkta tutun.
Bu sürenin sonunda, her numune sırayla Şekil 42'de gösterildiği gibi yerine yerleştirilir ve
düşen ağırlığın 100 mm yükseklikten düşmesine izin verilir.Dört etki art arda uygulanır
aynı numuneyi, darbeler arasında 90° döndürerek.
Testten sonra numunelerin yaklaşık olarak oda sıcaklığına ulaşmasına izin verilir ve daha sonra
incelendi.
İzolasyon manşonlarının hiçbir çatlağı, ilave olmadan normal veya düzeltilmiş görüşte görünmeyecektir.
büyütme.
Not - 30.3 ve 30.4 deneylerinde belirtilen 24 saatlik soğutma periyodu, aparatın soğutulması için gerekli süreyi içerir.
Teknik parametreler:
Düşme yüksekliği: 10~250mm ayarlanabilir.
| Düşük sıcaklık darbe testi örneği | Standart | Düşen çekicin ağırlığı (g) | Darbe yüksekliği mm | Açıklama |
| Soket kutusu ve benzeri elektrik muhafazası | IEC60884 şekil 27 | 1000±2 | 100 | standart |
| Yalıtım kılıflı cıvata | IEC60884 şekil 42 | 100±1 | 100 | standart |
| PVC kılıflı elektrik kablosu | IEC60884 şekil 2 |
100,200,300,400, 500,600,750,1000,1250,1500g |
100 | İsteğe bağlı |
Kablo döşeme örnekleri için gerekli olan çekiç ağırlığı aşağıdaki gibidir:
| Numunelerin dış çapı (D/mm) | Damla çekiç ağırlığı / g |
| D≤4.0 | 100 |
| 4.0＜D≤6.0 | 200 |
| 6.0＜D≤9.0 | 300 |
| 9,0＜D≤12,5 | 400 |
| 12.5＜D≤20.0 | 500 |
| 20.0＜D≤30.0 | 750 |
| 30.0＜D≤50.0 | 1000 |
| 50.0＜D≤75.0 | 1250 |
| 75.0＜D | 1500 |
Esnek kablo ve telekomünikasyon kablosu örnekleri için gerekli olan çekiç ağırlığı aşağıdaki gibidir:
| Numunenin dış çapı D/mm | Damla çekiç ağırlığı / g |
| D≤6 | 100 |
| 6.0＜D≤10.0 | 200 |
| 10.0＜D≤15.0 | 300 |
| 15.0＜D≤25.0 | 400 |
| 25.0＜D≤35.0 | 500 |
| 35.0＜D | 600 |
