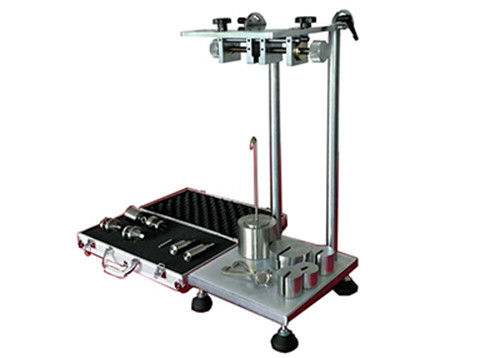

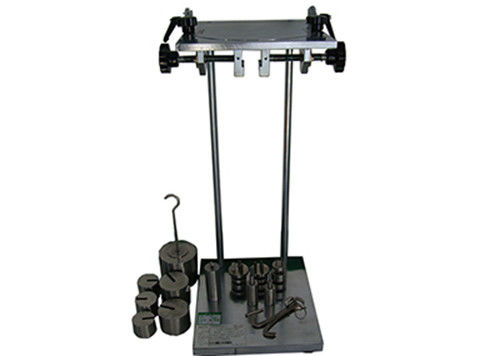

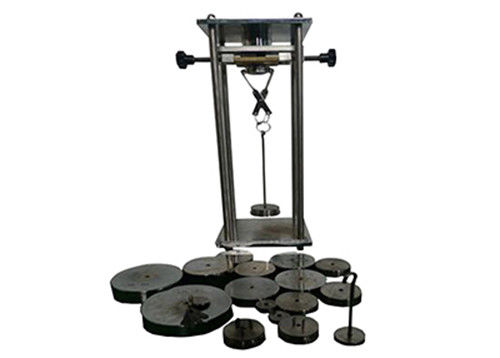

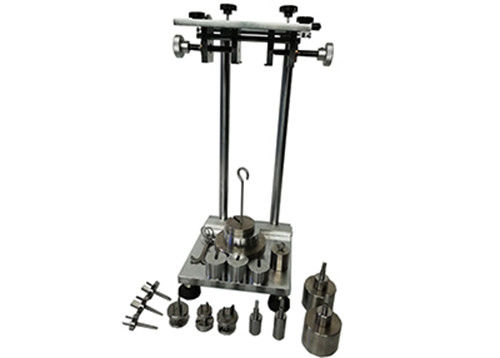

IEC60884 Fig18 Geri Çekme Kuvveti Doğrulama Aparatı

Maksimum Çekme Kuvvetini Doğrulama Aparatı IEC60884 Fig18 19

Uygulama:

Fişi prizden çıkarmak için gereken maksimum kuvveti ve priz tertibatından çıkarılan tek kutuplu pimi kontrol etmek için uygundur.Gerekli minimum kuvvetin standart tarafından belirtilen aralıkta olup olmadığı.

Parametre:

1. Standart tek kutuplu 10A, üç kutuplu 10A ve 16A test standart fişleri, her biri 10A 16A test standardı fişleri, ayarlanabilir:
1) 2 kutuplu çift soketli yuvarlak fiş, cıvata çapı 4,8
2) 2 kutuplu çift amaçlı soketin yuvarlak fişi, cıvata çapı 4.0
3) Yuvarlak tapa (tek kutuplu), cıvata çapı 4.8'dir
4) Yuvarlak fiş (tek kutuplu), cıvata çapı 4.0

2. Ağırlıklar: 36N * 1, 5.4N * 1, 5N * 2, 4N * 1, 2.6N * 1;
1) Standart test cıvatası: Her biri 1.5N ve 2N için
2) 1 set sıkma cihazı
3) 1 set Ağırlık tepsisi
4) Yanal gerilim ağırlıkları 5N * 1
5) 1 set yanal gerilme çubuğu

Kullanım:

1. Maksimum boyutta pimleri olan test fişi sokete takılır ve prizden çıkarılır
on kez priz.Daha sonra tekrar eklenir, ana kütle için bir taşıyıcı E ve bir
ona uygun bir kelepçe D vasıtasıyla tutturulan ek kütle G
ek kütle, maksimumun onda birine eşit bir kuvvet uygulayacak şekildedir.
Tablo 16'da gösterilen geri çekme kuvveti.
2. Ana kütle, ek kütle, kelepçe, taşıyıcı ve
tıpa, Tablo 16'da gösterilen maksimum çekme kuvvetine eşit bir kuvvet uygular.
3. Ana kütle sarsılmadan dübelin üzerine asılır ve ek kütle, eğer
50 mm yükseklikten ana kütleye düşmesine izin verilir.

Ek işlev:

Yanal zorlanmaya karşı direnci kontrol etmek için cihaz

Yanal zorlanmaya karşı direnci kontrol edebilir, IEC60884 Şekil 13'ü onaylar.

Şekil 13 Test:

1. Her numune, düzlem soket kontaklarından geçen dikey bir yüzeye monte edilir
yatay.Cihaz daha sonra tamamen bağlanır ve uygulanan kuvvet 5N olacak şekilde üzerine bir ağırlık asılır.

2. Cihaz 1 dakika sonra çıkarılır ve priz yuvasında 90 derece döndürülür.
yüzey.Test dört kez yapılır, priz her bağlantıdan sonra 90 derece döndürülür.

3. Test sırasında cihaz soket çıkışından ayrılmayacaktır.
4. Testlerden sonra, prizler bu standardın anlamı dahilinde herhangi bir hasar göstermemelidir;içinde
özellikle, 22. maddenin gerekliliklerine uyacaklardır.

Standartlar:

Bu cihaz şu gerekliliklere uygundur:

IEC60884 Şekil 18/19,

VDE0620 vb.
