Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standartlar: | AS / NZS 3112 Cl2.13.9.1 | ad: | Pim hareketinin uygulanması |
|---|---|---|---|
| fonksiyon: | Avustralya ve Yeni Zelanda Pin testi için | Güç: | 18 ± 1N |
| AS / NZS 3112 Madde 3.6.3: | Ek D'nin değiştirilmiş göstergesi (çap 43,2 mm olarak değiştirildi) | AS / NZS 3112 şekil 3.6: | Yanal gerinim ölçer testi Şekil 3.6 |
| AS / NZS 3112 Madde 3.3.2: | Test pimi göstergesi 3N 6.20mm x 1.58mm | AS / NZS 3112 Madde 2.2.3: | Şekil 2.3'teki pim formu |
| Vurgulamak: | 18N Pim Hareketi Test Aparatı,Pin Hareketi Test Aparatı 18N,TÜV Priz göstergesi |
||

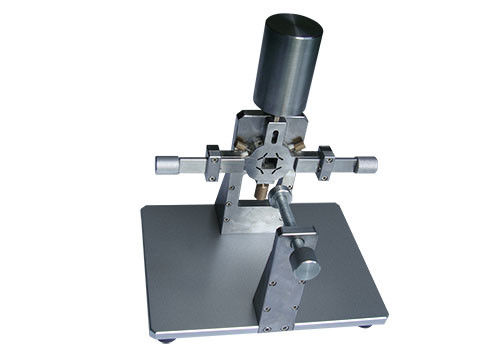

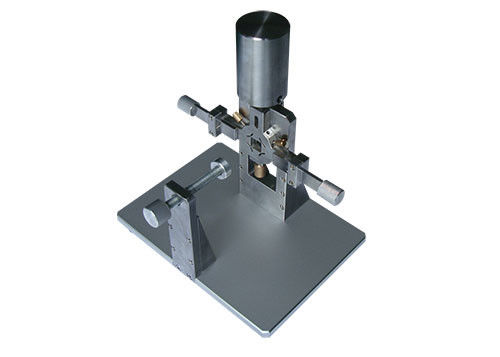

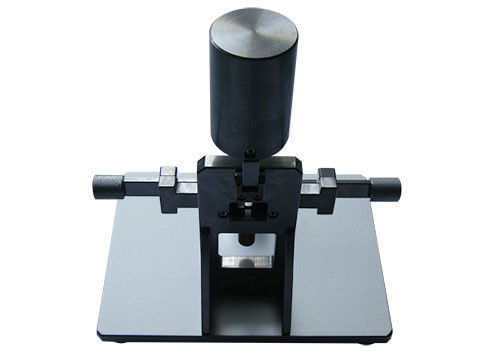

Pim Aparatı hareketAS / NZS 3112 Priz Göstergesi Testi
| Standart | Ürün adı |
| AS/NZS3112 ŞekilA1 | Alçak gerilim fiş göstergesinin derecelendirmesi ve boyutları Şekil A1 (10A, 15A, 20A) |
| AS/NZS3112 Şekil B1 | Alçak gerilim fişleri göstergesinin Derecelendirmesi ve Boyutları Şekil B1 |
| AS/NZS3112 Şekil C1 | Şekil C1(10A,15A,20A)'daki normal yerleştirme testi fişi sırasında |
| AS/NZS3112 Şekil D1 | Şekil D1(10A,15A,21A)'daki normal yerleştirme testi fişi sırasında |
| AS/NZS3112 Şekil E1 | Akım kesme testi / Şekil E1'de pirinç pimli sıcaklık artışı test fişi testi |
| AS/NZS3112 Şekil F1 a | Alçak gerilim fiş göstergesinin derecelendirmesi ve boyutları Şekil F1(a) Ek F |
| AS/NZS3112 Şekil F1 b | Alçak gerilim fiş göstergesinin derecelendirmesi ve boyutları Şekil F1(b) Ek F |
| AS/NZS3112 Şekil G1 a | Ek G'deki Şekil G1(a)'daki normal yerleştirme testi fişi sırasında |
| AS/NZS3112 Şekil G1 b | Ek G'deki Şekil G1(b)'deki normal yerleştirme testi fişi sırasında |
| AS/NZS 3112 şekil 3.1 abc | Temas derinliği Şekil 3.1 abc'de temassız gösterge |
| AS/NZS 3112 şekil 3.1 abc maddesi 3.3.4 | Temas derinliği Şekil 3.1 abc'deki kontak ölçer |
| AS/NZS 3112 şekil 3.1a | Şekil 3.1 a'daki kontak ölçer (metal bıçak 1.58x6.2mm, uzunluk 12.60mm) |
| AS/NZS 3112 şekil 3.1 b | Şekil 3.1 b'deki kontak ölçer (metal bıçak 1.58x8.93 mm, uzunluk 12.60 mm) |
| AS/NZS 3112 şekil 3.1 c | Şekil 3.1 c'deki kontak ölçer (metal pim: Ф4.7 mm, uzunluk 12.60 mm) |
| AS/NZS 3112 şekil 3.6 | Yanal gerinim ölçer testi Şekil 3.6 |
| AS/NZS 3112 şekil 3.7 | Yanal gerinim ölçer testi Şekil 3.7 |
| AS/NZS 3112 şekil 2.1 a1 | Şekil 2.1(a1)10A'da pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 a1 | Şekil 2.1(a1)15A'da pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 a2 | Şekil 2.1(a2)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 b | Şekil 2.1(b)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 c | Şekil 2.1(c)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 d1 | Şekil 2.1(d1)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 d2 | Şekil 2.1(d2)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 f | Şekil 2.1(f)'deki pirinç pimli test fişi |
| AS/NZS 3112 şekil 2.1 g | Şekil 2.1(g)'deki pirinç pimli test fişi |
| AS/NZS 3112 Madde 3.3.2 | Test pimi mastarı 1.5N 6.20mm x 1.58mm |
| AS/NZS 3112 Madde 3.3.2 | Test pimi göstergesi 2N 6.20mm x 1.58mm |
| AS/NZS 3112 Madde 3.3.2 | Test pimi göstergesi 3N 6.20mm x 1.58mm |
| AS/NZS 3112 Şekil 2.1 | Test Cihazı |
| AS/NZS 3112 Madde 2.13.8 | Şekil 2.9'daki ahşap montaj kutusu |
| AS/NZS 3112 Madde 2.13.8 | Şekil 2.10 a, b, c'deki pim sıkıştırma ünitesi |
| AS/NZS 3112 Madde 3.6.3 | Ek D'nin değiştirilmiş ölçüsü (çap 43,2 mm olarak değiştirildi) |
| AS/NZS 3112 Madde 3.14.2 | sabitleme delikli metalik muhafaza H90mm x W60mm xD40mm |
| AS/NZS 3112 Madde 2.2.3 | Şekil 2.3'teki pin formu |
Uygulama
Fişler, test edilmeyen pim veya pimlerin rijit bir zeminde sıkıştırılmasıyla pim hareketi açısından test edilecektir.
tutma bloğu tapa yüzeyinden 5±0.5 mm uzağa yerleştirilmiş ve 18±1N kuvvet uygulayarak
test edilen pim.Bloğun tasarımı, test edilen pimin
test sırasında blokla temasa geçin
Yeniden kablolanamayan fişler hariç, test, kabloya bağlı olmayan bir kablo olmadan yapılmalıdır.
fiş ve terminal vidaları 1 mm2 iletkenin geçmesine izin verecek kadar gevşetilerek
bağlı.
Fiş ve test ekipmanı, 1 saat boyunca 40±1 derece sıcaklıkta ön koşullandırılacaktır.
test kuvveti uygulanmadan.Test boyunca, fiş ve test ekipmanının tüm parçaları
bu sıcaklıkta tutulacaktır.
Tüm tapalar için, kuvvetin uygulama noktası, yüzeyin yüzeyinden 140,5 mm olmalıdır.
pimler boyunca takın ve kuvvetin yönü
(a) pim düzlemine dik çizgi boyunca her iki yönde ve geçen
pimin ortasından;ve
(b) bu düzlemde, bir doğru boyunca her iki yönde de
Madde (a)
10 s'lik bir süre boyunca, kuvvet, pimlerin her birine aşağıdaki şekilde kademeli olarak uygulanacaktır.
(a) ve (b) maddelerinde belirtilen, 10 saniye boyunca maksimum değerinde muhafaza edilen ve daha sonra
yayınlandı.Pimlerin sapması, kuvvet çizgisine göre ölçülmelidir.
kuvvetin uygulandığı süre boyunca rijit tutma bloğunun yüzü.Maksimum
sapma 2,0 mm'yi geçmemelidir.
Şekil 2.1'e uygun bir fişin tüm pinlerinde yapılan testin ardından, 5 dakika sonra herhangi bir bozulma
Son pim üzerindeki testin tamamlanması, fişin düşmesini engellemeyecek şekilde olacaktır.
Ek A, Ek ve Ek'te gösterilen uygun standart ölçülere yerleştirilerek
Aşırı zorlama uygulanmadan Ek F
Diğer fiş türleri için, 5 dakika sonra herhangi bir bozulma, bozulmayı engellemeyecek şekilde olacaktır.
fişin aşırı güç uygulanmadan uygun bir prize takılması.
Uygunluk
AS/NZS 3112:2011 +A2:2012 madde 2.13.9.1
Özellikler
Kuvvet: 18±1N
Sipariş Bilgileri
AS/NZS 3112 pim hareketi testi için test cihazı
İlgili kişi: admin
Tel: +8613538714715
