Bıçak Testinin Tutulması İçin UL498 Fiş ve Soket Ölçüm Ölçer

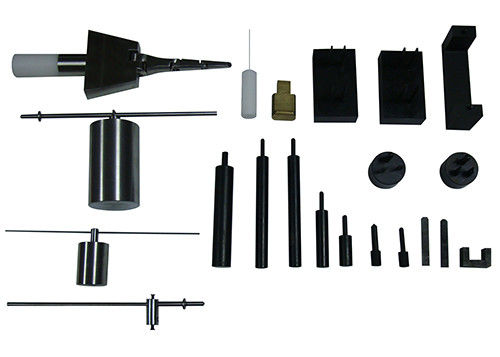

Gösterge listesi:
HAYIR. | Ürün adı | Standart Şekil | Modeli |
---|
Eski versiyon | Yeni sürüm |
---|
1 | Web durdurmalı mafsallı prob | Şekil 9.1 | Şekil 9.1 | U8-F91 |
2 | İncelemek, bulmak | Şekil 10.1 | Şekil 10.1 | U8-F101 |
3 | Düz prob | Şekil 31.1 | Şekil 31.1 | U8-F311 |
4 | Referans fiş | Şekil 69.1 | Şekil 73.1 | U8-F691 |
5 | Tipik test aparatı | Şekil 69.2 | Şekil 73.2 | U8-F692 |
6 | Yanlış yerleştirme testi bıçakları | Şekil 94.1 | Şekil 98.1 | U8-F941 |
7 | Test fişi | Şekil 105.1 | Şekil 109.1 | U8-F1051 |
8 | Test bıçağı | Şekil 105.2 | Şekil 109.2 | U8-F1052 |
9 | Priz test cihazı | Şekil 118.1 | Şekil 122.1 | U8-F1181 |
10 | Aracı dışarı itin | Şekil 118.3 | Şekil 122.3 | U8-F1183 |
11 | Köprü | Şekil 118.5 | Şekil 122.5 | U8-F1185 |
12 | Test pimi A | Şekil 119.1 | Şekil 123.1 | U8-F1191 |
13 | Test pimi B | Şekil 119.2 | Şekil 123.2 | U8-F1192 |
14 | 57g zemin pimi | Şekil 119.3 | Şekil 123.3 | U8- F1193 |
15 | 113g zemin pimi | Şekil 119.4 | Şekil 123.4 | U8- F1194 |
16 | No. 14AWG test pimi | Şekil 129.2 | Şekil 133.2 | U8-F1292 |
17 | Küçük test probu | Şekil 132.1 | Şekil 136.1 | U8-F1321 |
18 | Montaj güvenlik testi için fikstür | Şekil 144.2 | Şekil 165.2 | U8-F1442 |
19 | Standart topraklama pimi | Şekil SD 5.1 | Şekil SD 5.1 | U8-SD51 |
20 | Standart topraklama pimi | Şekil SD 13.1 | Şekil SD 13.1 | U8-SD131 |
21 | Büyük boy topraklama pimi | Şekil SD 13.2 | Şekil SD 13.2 | U8-SD132 |

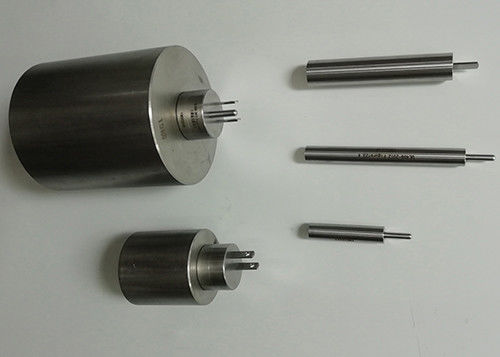

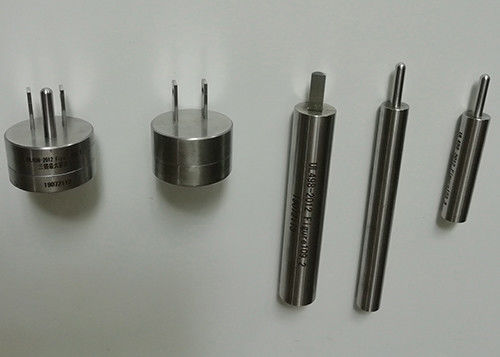

UL498-2012 Şekil 109.1 1
UL498-2012 Şekil 109.1 1

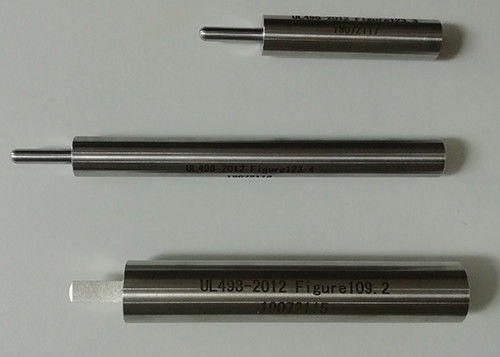

UL498-2012 Şekil 109.2 1
UL498-2012 Şekil 123.3 1
UL498-2012 Şekil 123.4 1
109 Bıçak Tutma Testi
109.1 5-15R, 5-20R, 6-15R veya 6-20R konfigürasyonuna sahip sifonlu veya bağımsız bir kap,
Bu Bölümde açıklanan bıçakların tutulması testine tabi tutulmuştur.
İstisna: 1-15R, 5-15R, 5-20R, 6-15R veya 6-20R konfigürasyonuna sahip bir yuva,
sifon veya bağımsız tip, bunun yerine, Fişlerin Tutma Testi, Bölüm 114'e tabi tutulabilir.
109.1, 16 Kasım 2012'de revize edildi
109.2 Sağlandığında, tanımlanamayan bir terminalden çıkarılan kırılma tırnağına sahip yuvalar
standart bir mastarın manuel olarak takılıp çıkarılmasının on koşullandırma döngüsüne tabi tutulacak, bkz.
Şekil 109.1.Altı cihazın her biri test edilecektir.Gösterge, Tablo 109.1'de belirtildiği gibi yapılandırılacaktır.
Herhangi bir koşullandırma döngüsü için göstergeyi yerleştirmek için uygulanan kuvvet 40 lbf (178 N) 'yi geçmemelidir.
Ölçü, Şekil 109.1'de gösterilen boyutlara sahip olmalı, ancak dış uçlarda delikler olmamalıdır.
bıçakların.
Şekil 109.1 Test göstergesi
NOTLAR
1) Bıçaklar, Rockwell Sertliği C58 - C60 olan takım çeliğinden yapılacaktır.
2) Tüm keskin kenarlar, 0,016 ila 0,020 inçlik bir yarıçapa kaldırılacaktır.Sonunda gösterildiği gibi tüm düz bıçakların uçları şevli
bıçak detayı.
3) Bıçak yüzeyleri, ana eksene dik bir yönde 32 mikro inçlik bir bitirme taşlamasını aşmayacaktır.Bitirmek
karşılaştırmalı bir yöntem ve 10 X optik büyütme kullanılarak görsel olarak belirlendi.
4) Tüm bıçak deliği konumları, bıçakların merkez çizgisinde bulunur.
5) R yarıçapı belirtir.Tüm boyutlar inç cinsindendir.
6) Düz bıçak konumları, 5-20 ve 6-20 konfigürasyonlarına uyacak şekilde değiştirilecektir.
Tablo 109.1 Koşullandırma için test gösterge konfigürasyonları
Test edilen cihaz Test göstergesi Test edilen cihaz sayısı
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 Standart ölçü, Tablo 109.2'de gösterildiği gibi, hat kanatları kullanılarak yapılandırılacaktır.
topraklama bıçağı çıkarılmış halde.Ölçü daha sonra hazneye yerleştirilir ve bir
Statik 3 lbf (13,3 N) (göstergenin ağırlığı dahil), bu da göstergeyi
kap, yüzün düzlemine normal bir yönde 1 dakika süreyle uygulanacaktır.
priz.Göstergenin 0,079 inçten (2 mm) fazla yer değiştirmesi olmamalıdır.
Tablo 109.2
Tutma testi için test göstergesi yapılandırmaları
Test edilen cihaz Test göstergesi Test edilen cihaz sayısı
5-15R 1-15P veya 5-15Pa 6
5-20R 1-15P veya 5-15Pa 3
5-20Pa 3
6-15R 2-15P veya 6-15Pa 6
6-20R 2-15P veya 6-15Pa 3
2-20P veya 6-20Pa 3
Topraklama bıçağı çıkarılmış bir test göstergesi.
109.4 Standart ölçü, delikli misina kanatları kullanılarak Tablo 109.3'te gösterildiği gibi yapılandırılacaktır.
sonunda ve topraklama bıçağı yerinde olacak şekilde.Gösterge daha sonra hazneye yerleştirilecek ve
haznenin yüzünün düzlemine normal bir yönde uygulanan kuvvet,
ölçer.Göstergeyi geri çekmek için gereken statik kuvvet 15 lbf'yi (67 N) aşmayacaktır (ağırlık dahil)
Göstergenin).
109.2.Her bir hat teması, uygulanan statik 0,5 lbf (2,2 N) 'ye 1 dakika dayanabilecektir.
test bıçağı, numunenin yüzünün düzlemine normal bir yönde ve eğimli bir yönde
test bıçağı kontak açıklığına tamamen yerleştirildiğinde test bıçağını çıkarmak için.Olmayacak
Test bıçağının 0,079 inçten (2 mm) fazla yer değiştirmesi.
Şekil 123.3
2 oz (57 g) toprak pimi
Malzeme: Pim Çelik, Rockwell Sertliği C58 - C60.
Sap - soğuk haddelenmiş çelik
NOTLAR
1) Topraklama pimi sert bir şekilde tutturulacaktır.
2) Uzunluk belirtilmedi.Toplam alet ağırlığı 2 oz (57 g).
3) Bıçak ekseni ve sap ekseni, pimin ucunda maksimum 0,006 ortak eşmerkezlilik ve eksenel hizalamaya sahip olmalıdır.
4) Bıçak yüzeyleri, ana eksene dik bir yönde 32 mikro inçlik bitirme taşlamasını aşmayacaktır.
Bitiş, karşılaştırmalı bir yöntem ve 10 X optik büyütme kullanılarak görsel olarak belirlenecektir.
Şekil 123.4
4 oz (113 g) toprak pimi
Malzeme: Pim Çelik, Rockwell Sertliği C58 - C60.
Sap - soğuk haddelenmiş çelik
NOTLAR
1) Topraklama pimi sert bir şekilde tutturulacaktır.
2) Uzunluk belirtilmedi.Toplam alet ağırlığı 4 oz (113 g).
3) Bıçak ekseni ve sap ekseni, pimin ucunda maksimum 0,006 ortak eşmerkezlilik ve eksenel hizalamaya sahip olmalıdır.
4) Bıçak yüzeyleri, ana eksene dik bir yönde 32 mikro inçlik bitirme taşlamasını aşmayacaktır.
Bitiş, karşılaştırmalı bir yöntem ve 10 X optik büyütme kullanılarak görsel olarak belirlenecektir.
Uygulama:
Shice ekipmanı, IEC, EN, UL, DIN, VDE ve diğerleri dahil olmak üzere en yaygın standartları karşılamak için geniş bir ölçüm aralığı sunar.Bu tür standartlar, boyut ve tanımın vb. Kontrol edilmesini gerektirir. Bu ölçüler, en az 52-58 HRC sertliğe ve standarda göre pürüzlülüğe sahip uygun çelikten ve üst düzey paslanmaz çelikten yapılmıştır.Her gösterge bir kalibrasyon sertifikasıyla birlikte verilir.
Şunlara Uygun:
UL498
