| ad: | Tork Dengesi Test Aparatı | Standart: | IEC60884, VDE0620, IEC60598, IEC60065 Şekil 11 |
|---|---|---|---|
| ağırlık: | 2.5N * 1, 1N * 1 | fiş: | UL fişi * 1, Avrupa fişi * 1, çok amaçlı fiş * 1 |
| Temas yüzeyinden ve yüzeyin Ekseninden uzaklık: | 8mm | Kuvvet kolu: | 0-200 |
| Vurgulamak: | IEC60884 Priz Test Cihazı,200mm Priz Test Cihazı,Tork Dengesi Test Cihazı |
||

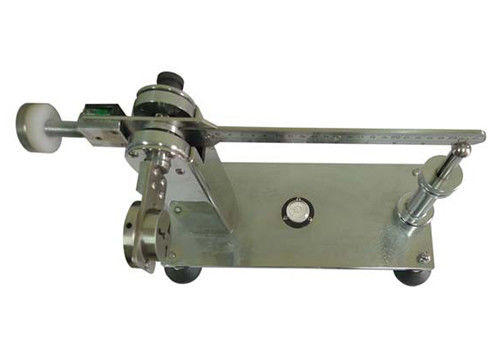

IEC60065 Şekil 11 Soket Çıkış Tork Dengesi Test Aparatı
Teknik parametreler:
| ağırlık | 2,5N * 1, 1N * 1 |
| Fiş | UL fişi * 1, Avrupa fişi * 1, çok amaçlı fiş * 1 |
| Standartlara uygundur | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
| Kuvvet kolu | 0-200 mm |
| Temas yüzeyine olan mesafe ve yüzeyin Ekseni | 8mm |
Ürün Bilgisi:
Fiş tork test cihazı, IEC60065 şekil 11 standardına uygundur.
Fiş pimli Doğrudan Takılan Ekipmanın normal olarak prize takılması durumunda oluşan mekanik gerilimin gerekli aralıkta olup olmadığını kontrol etmek için kullanılır.
Sabit prizlere takılması amaçlanan pimlere sahip bir cihaz, bu prizlere aşırı yük getirmemelidir.
Test aparatının dengeleme kolu, soket çıkışının bağlantı yüzünün arkasında 8 mm'lik bir mesafede soket çıkışının kontak tüplerinin merkez hatları boyunca yatay bir eksen etrafında dönmektedir.
Cihaz kenetlenmemiş haldeyken, dengeleme kolu dengededir, soket çıkışının bağlantı yüzü dikey konumdadır.
Cihaz devreye girdikten sonra, dikey düzlemdeki bağlantı yüzünü korumak için soket çıkışına uygulanacak tork, bir ağırlığın dengeleme kolu üzerindeki konumu ile belirlenir.
Tork 0.25 Nm'yi aşmayacaktır.

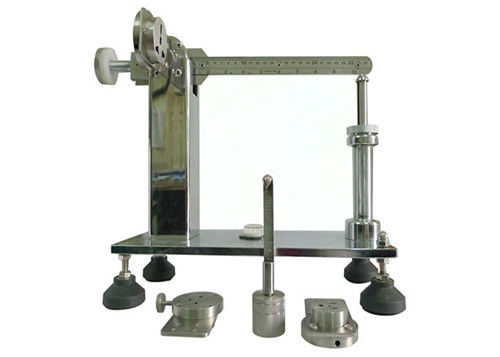

Yapısı
1 - denge ağırlığı
2 - ölçüm balonu
3 seviyeli kabarcık
4 - ağırlık ölçümü
5 - yükseklik düzenleme vidası
6 - destek çubuğu
Test adımları
Kaldır 4 - ağırlık ölçümü, ayarla 1 - denge ağırlığı denge kolunu yatay konumda tutun.Ve denge kolunun yaklaşık 1 mm mesafe bırakmasını sağlayın.6 - destek çubuğu.
Test numunesini cihaza takın, vidayı sıkın.Şimdi denge kolu yukarı.
Asın 4 - ağırlık ölçümüdenge kolunda.Konumunu ayarlayın4 - ağırlık ölçümü, denge kolu seviyesinin, hava kabarcığının yapıldığı konumu kaydedin. 2 - ölçüm balonu merkez pozisyonda, denge kolu ile 1 mm mesafe 6 - destek çubuğu.10,3 cm'de bulunan konumu söyleyin.
Tork ölçümü
(1) Uygun ağırlık alt ölçekte asılır.
(2) Denge kolu yatay duruma gelene kadar ağırlığı yavaşça hareket ettirin.
Sokete uygulanan numunenin torku: Ölçek değeri X ağırlık
Örneğin: Tork: 0.12mX2.5N = 0.3Nm
