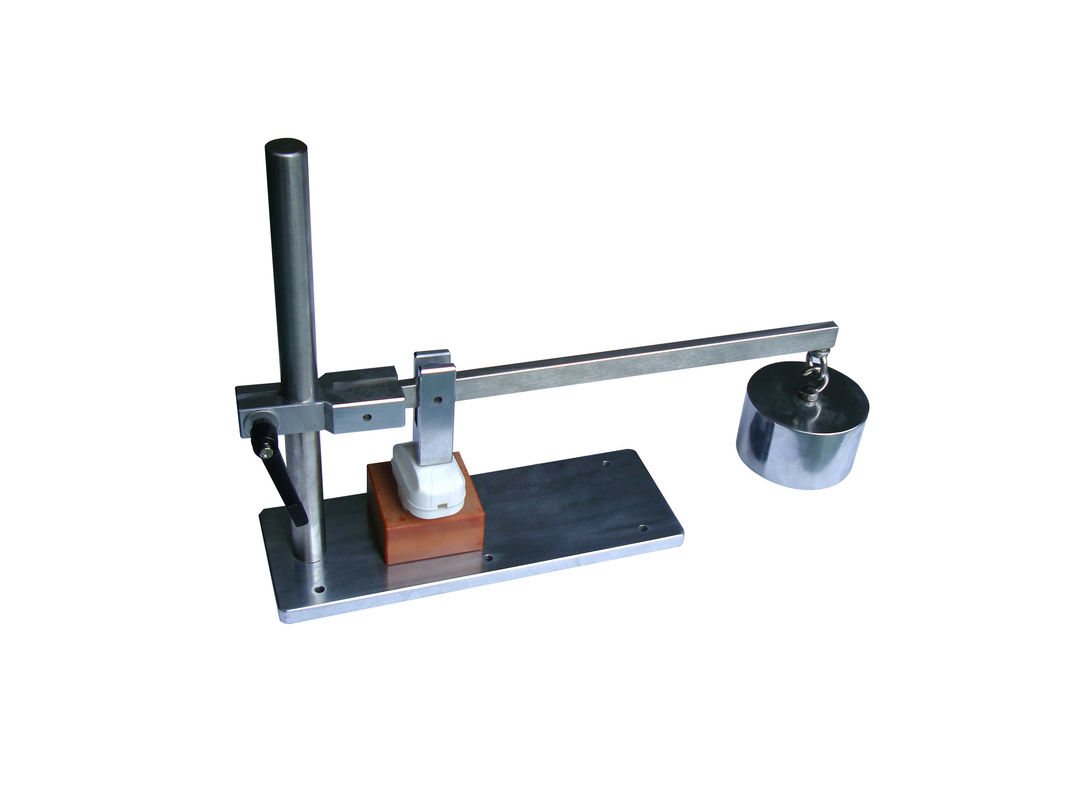

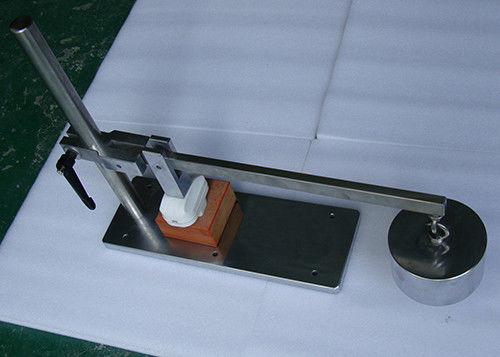

Esnek Kapaklar Mekanik Mukavemet Test Aparatı

Esnek Kapaklar Üzerinde Mekanik Mukavemet Testi İçin Aparat Fig2 BS1363

Teknik parametreler:

Ürün tanıtımı:

Cihaz, BS1363-1: 2018 madde 9, şekil 2 ile uyumludur.

Soket çıkışlarının esnek erişilebilir dış yüzeyleri, normal kullanımdaki gibi monte edilip kablolandığında, aşırı basınç nedeniyle, canlı parçaların erişilebilir dış yüzeylere girme riski olmayacak şekilde tasarlanacak ve inşa edilecektir. Madde 8'de verilenlerin altındaki kaçak ve açıklıkları azaltmak.

Aparatın tasarımı, bir arıza olasılığının olduğu yerlere 230-240 N'luk sabit bir kuvvet uygulanabilecek, kuvvet metal bir test basınç bloğu yoluyla uygulanacak şekilde olacaktır.

Her numune, sırayla seçilen her yerde kuvvete tabi tutulacaktır.Her kuvvet uygulaması sırasında, birbirine bağlanan tüm canlı parçalar ile metal test basınç bloğu arasında 60-65 saniye boyunca 2000 V ± 60 V 50 Hz'lik büyük ölçüde sinüzoidal dalga formundaki bir test voltajı uygulanır.

Test sırasında hiçbir flashover veya bozulma meydana gelmeyecektir.Fiş Soket Test Cihazı

Testten sonra, 28-30N kuvvetle uygulanan BS EN 61032: 1998 testi 11 ile canlı parçalara dokunmak mümkün olmayacaktır.

Daha fazla ayrıntı için lütfen ilgili standarda bakın.

9 Canlı parçaların erişilebilirliği

9.1 Fişlerin canlı kısımlarına, normal kullanımda olduğu gibi ve tam olarak fişler bağlandığında erişilemez.

karşılık gelen bir soket çıkışına geçme.

9.1.1 Uygunluk, BS EN 61032: 1998 test probu 12'nin bir

BS 6500: 2000 Tablo 24'te verildiği gibi 2 çekirdekli esnek kordonla donatılmış yeniden takılabilir fişlerle N kuvveti

ve tedarik edildiği gibi yeniden bağlanamayan fişler.

9.2 Fişler, kullanıcıyı canlı elektrikle kazara temasa karşı koruyacak şekilde tasarlanacak ve inşa edilecektir.

fişlerin takılması veya çıkarılması sırasında parçalar.

9.2.1 Uygunluk, bunun boyut ve ölçü gereksinimleri karşılanarak kanıtlanacaktır.

BS 1363'ün parçası.

9.3 Fişlerin esnek kapakları, aşağıdaki gibi monte edilip kablolanacak şekilde tasarlanacak ve inşa edilecektir.

normal kullanımda, aşırı basınç sonucunda canlı parçaların kapağa veya kapağa girme riski yoktur.

kaçak mesafelerini ve açıklıkları Madde 8'de verilenlerin altına indirecek şekilde düzenlenmiş hale gelecektir.

9.3.1 Uygunluk aşağıdaki testle kontrol edilecektir (uygun bir aparatın bir örneği gösterilmektedir)

Şekil 2'de).

Aparatın tasarımı, bu yerlere 240 N'luk sabit bir kuvvet uygulanabilecek şekilde olacaktır.

Bir arıza olasılığının mevcut olduğu durumlarda, bir metal test basıncı bloğu aracılığıyla uygulanan kuvvet,

Şekil 2'de gösterilmiştir.

Her numune, sırayla seçilen her yerde kuvvete tabi tutulacaktır.Her kuvvet uygulaması sırasında,

tümü için 2000 V ± 60 V 50 Hz'lik büyük ölçüde sinüzoidal dalga formu test voltajı uygulanır.

birbirine bağlanmış canlı parçalar ve topraklanmış test basınç bloğu.

Test sırasında hiçbir flashover veya bozulma meydana gelmeyecektir.

Testten sonra, BS EN 61032: 1998 test 11 ile canlı parçalara dokunmak mümkün olmayacaktır.

N.'nin kuvveti

9.4 Esnek bir kordonla donatılmış bir fiş sağlandığında, bu tür bir düzeneğin serbest ucu,

yalıtım malzemesi ile kaplanmıştır.

NOT Bu, ekipman üreticilerine ekipmanlarına dahil edilmeleri için tedarik edilen tertibatlar için geçerli değildir.

9.4.1 Uygunluk, muayene ile kontrol edilecektir.
