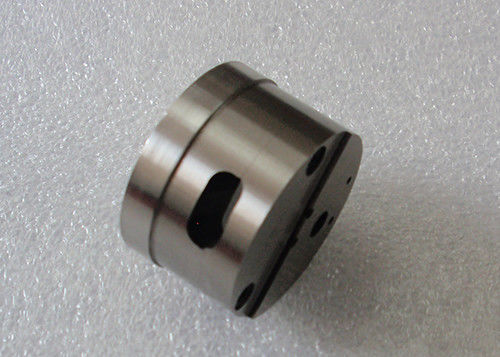

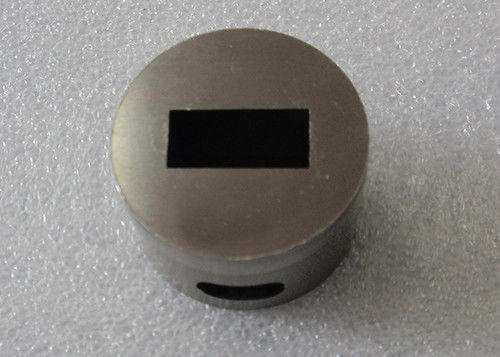

Bitmiş Lambalar Çift Pimli Kapak IEC60061-3 Lamba Başlığı Göstergesi

Bitmiş lambalarda iki pimli kapak G5.3 için gösterge 7006-73-1

7006-73-1

Bitmiş lambalarda iki pimli kapak G5.3 için gösterge 7006-73-1

Amacı:

7004-73 numaralı sayfalarda gösterilen G5.3 kapağını aşağıdaki açılardan kontrol etmek için:
- pimlerin birleşik yer değiştirmesi ve çapı (boyutlar D ve E)
kapağın maksimum yatay kesiti (A maks. ve B maks. boyutları);
- gövdenin minimum yüksekliği (boyut C min.);
- tek tek pimlerin çapı (boyut E);
- pimlerin uzunluğu (F boyutu).

Test yapmak:

-Kapağı mastar içerisine Z yüzeyinden giren pimler ile takmak mümkün olacaktır.
kabuğun destek ayakları Z yüzeyi ile temas halindedir.
Bu konumda, pimlerin uçları X yüzeyi ile eş düzlemli olacak veya X yüzeyinin ötesine çıkıntı yapacaktır, ancak
yüzey W'nin ötesinde projeksiyon değil.
Ek olarak, gövdenin üst kenarı Y yüzeyi ile eş düzlemli olacak veya yüzeyden çıkıntı yapacaktır.
-Bu kontrol yapılırken kullanılan kuvvet 5N'yi geçmeyecektir.
-Kapağın münferit pimlerini e2 deliğine, üst seviyeye kadar sokmak mümkün olacaktır.
destek ayakları yüzey W ile çakışmaktadır.
- Tek tek pimleri e1 deliğine sokmak mümkün olmayacaktır.

Şunlara Uygun:

IEC60061-3 G5.3 7006-73-1

Uygulama:

Guangzhou Shice Equipment, en yaygın standartları karşılamak için geniş bir gösterge yelpazesi sunar

IEC, EN, UL, GB, DIN, VDE ve diğerleri dahil olanlar dahil.Bu tür standartlar,

boyut ve tanımın kontrolü vb. bu göstergeler üst düzey paslanmaz çelikten yapılmıştır

ve en az 60 HRC sertliğe ve göre pürüzlülüğe sahip uygun çelik

standart gerektirir.Her gösterge bir kalibrasyon sertifikasıyla birlikte verilir.
