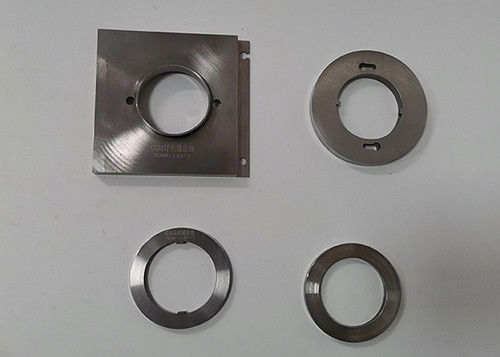

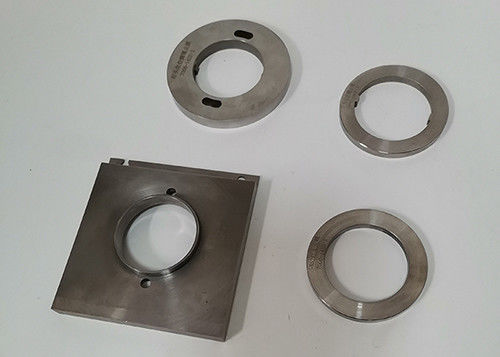

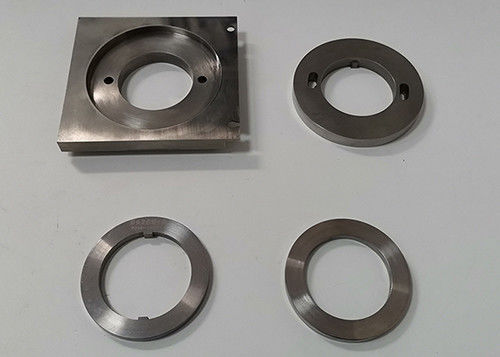

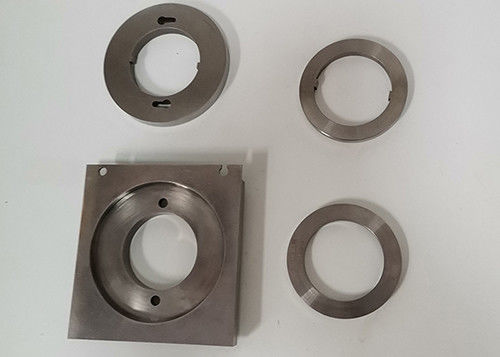

Kapakları Kontrol Edin GX53 7006-142-1 CNAS Lamba Başlığı Göstergesi

IEC60061-3 GX53 kapaklarındaki kama yuvalarını kontrol etmek için ölçere git ve gitme

Şunlara Uygun:

IEC60968-1, IEC60061-3 GX53

Şartname:

(I) 7006-142-1 GX53 kapakları için git ve gitme

Amacı:

GX53 kapaklarını kontrol etmek için.aşağıdaki açılardan:
- bireysel pimlerin çapı, boyut A);
- pimlerin birleşik yer değiştirmesi ve çapı (boyutlar A ve D);
- pimlerin uzunluğu (boyut F1);
- pimlerin girinti uzunluğu ve çapı (boyutlar F2 ve E);
- M, L1 ve K boyutlarına göre maksimum kapak anahattı

Test yapmak:

Kapağın münferit pimlerini buradan takmak mümkün olacaktır.
Z yüzeyini a1 deliğine yerleştirin ve yuva boyunca pimi çıkarın.
Kapağın pimlerini a2 deliğine sokmak mümkün olmayacaktır.
Referans gösterilene kadar Z yüzeyinden kapağı göstergeye yerleştirmek mümkün olacaktır.
kapağın yeri, mastarın Y yüzeyi ile temas halindedir.
ne pimler ne de merkez direk, ölçü yüzeyinin ötesine çıkıntı yapmamalıdır.

(II) 7006-142D-1 capx GX53 için NOT GO göstergesi
Amacı:

GX53 kapaklarının minimum kapak çapını (boyut L1) kontrol etmek için
Test yapmak:

Kapağın göstergeye takılması mümkün olmayacaktır.

(III) 7006-142E-1 Kapaklardaki kama yuvalarını kontrol etmek için git ve gitme göstergesi GX53

Amacı:

GX53-1 kapaklarını aşağıdaki açılardan kontrol etmek için:
kapak pimlerine göre doğru kama konumu konumu:
kama yuvasının minimum yüksekliği ve genişliği (boyutlar W ve X2)
sadece bir pinin takılma olasılığını önlemek için

Test yapmak:

Kapağın ölçere takılması mümkün olacaktır.
kapağın referans düzlemi, mastarın yüzeyiyle temas halindedir.Olacak
daha sonra kapağı temas konumuna çevirmek mümkün olur.
Göstergeye kapaktan sadece bir pim sokulup döndürmek mümkün olmayacaktır.
göstergeyi temas konumuna getirin.

(IV) 7006-142F-1 GX53 kapaklarındaki kama yuvalarını kontrol etmek için NOT GO göstergesi
Amacı:

GX53 kapaklarının minimum kama genişliğini (X boyutu) kontrol etmek için
Test yapmak:

Kapağın göstergeye takılması mümkün olmayacaktır.

Uygulama:

Guangzhou Shice Equipment, IEC, EN, UL, DIN, VDE ve diğerleri dahil olmak üzere en yaygın standartları karşılamak için geniş bir gösterge yelpazesi sunar.Bu tür standartlar, boyut ve tanımın vb. Kontrol edilmesini gerektirir. Bu ölçüler, en az 60 HRC sertliğe ve standardın gerektirdiği pürüzlülüğe sahip uygun çelikten ve birinci sınıf paslanmaz çelikten yapılmıştır.Her gösterge bir kalibrasyon sertifikasıyla birlikte verilir.
