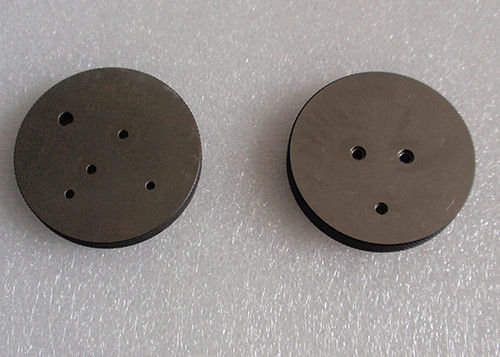

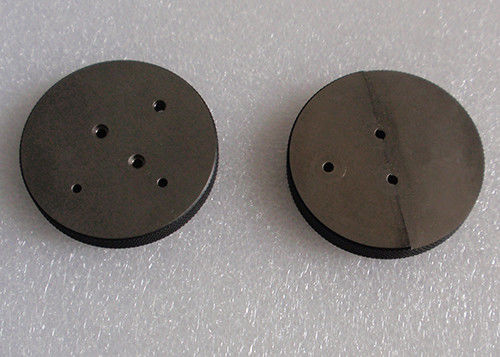

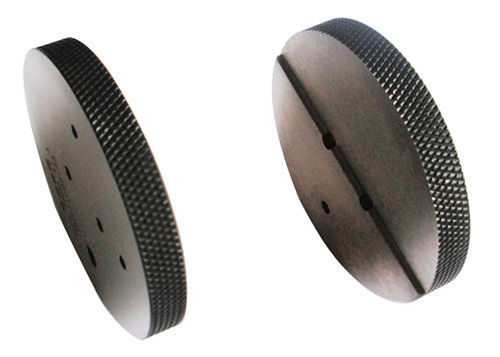

Bitmiş Lambalar T8 G13 Lamba Başlığı Göstergesi, IEC60968-1 Çift Pimli Başlık Göstergesi

G13 Lamba Kapağı Ölçer Bi Pim Bitmiş Lambalarda Gitme Pimi Göstergesi T8

G13 Gösterge listesi:

Şunlara Uygun:

IEC60968-1, IEC60061-3 G13

7006-45-4

Bitmiş lambalar G13 üzerinde çift pimli kapak için git göstergesi
AMAÇ:

Boyutları kontrol etmek içinb bc-, F min., Max
ve birleşik pim çapının pimlerin yer değiştirmesi
(boğazlar dahil) bitmiş lambalarda iki pimli G13 kapakları.
TEST YAPMAK:

Bitmiş lambanın üzerindeki çapanın pinası, yüzeyde ölçere girecek ve tam olarak yerleştirildiğinde, frezeye girecektir.
kapak ve gösterge birbirine temas etmelidir Bu konumda, pimlerin ucu hepsiyle eş-düzlemsel olacaktır.
veya yüzeyin ötesinde projeksiyon yapmalı, ancak gurfacey'nin ötesine projeksiyon yapmamalıdır.
Her bir pim, kapağın yüzü ve gösterge kontağının yüzeyine kadar o yüzeyinde ei deliğine girmelidir.

7006-44-5

Takılmamış çift pimli kapak için git ve gitme

AMAÇ:

Min, emax, fmin., Gmax, max boyutlarını kontrol etmek için.ve monte edilmemiş çift pimli başlıkların G13 pimlerinin (bossea dahil) birleşik pim dismetresi ve yer değiştirmesi.
TEST YAPMAK:

Başlığın pimleri, mastara yüzeyde girmeli ve tam olarak yerleştirildiğinde, başlık ve mastarın yüzeyleri temas etmelidir.Bu pozisyonda, pimlerin uçları hepsiyle eş düzlemli olabilir veya çıkıntı yapabilir.
Sörf X'in ötesinde. Her bir pim, pimin çıkıntısı ve yüzey
Gösterge kontağı, ancak deliğe girmemelidir.Bireysel pimin çıkıntısı b deliğine girmelidir
kapağın yüzeyleri ve gnuge temas edene kadar yüzeyde.

Uygulama:

Guangzhou Shice Equipment, aşağıdakiler de dahil olmak üzere en yaygın standartları karşılamak için geniş bir gösterge yelpazesi sunar.

IEC, EN, UL, GB, DIN, VDE ve diğerleri.

Bu tür standartlar boyut ve tanımın vb. Kontrol edilmesini gerektirir.

Bu ölçüler üst düzey paslanmaz çelikten ve en az 60 HRC sertliğe ve standart gerekliliğe göre pürüzlülüğe sahip uygun çelikten yapılmıştır.

Her gösterge bir kalibrasyon sertifikasıyla birlikte verilir.
