Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | dikey çekiç darbe test cihazı | fonksiyon: | Etki Testi |
|---|---|---|---|
| Çekiç: | 2J, 5J, 10J, 20J paslanmaz çelik | Malzeme: | Paslanmaz çelik |
| Standart: | IEC60068-2-75, IEC62262 | Sarkaç çubuk uzunluğu: | 1000mm |
| darbe yüksekliği: | 200mm ~ 1200mm ayarlanabilir | Özelleştirmek: | OEM, ODM |
| Vurgulamak: | IEC62262 Darbe Test Aparatı,10J Darbe Test Aparatı,20J Sarkaç Çekiç Darbe Testi |
||

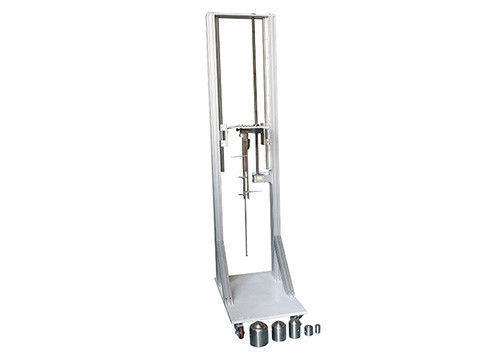

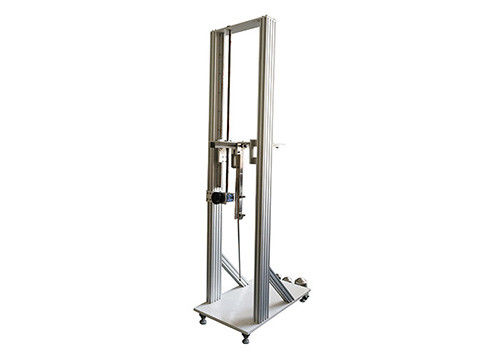

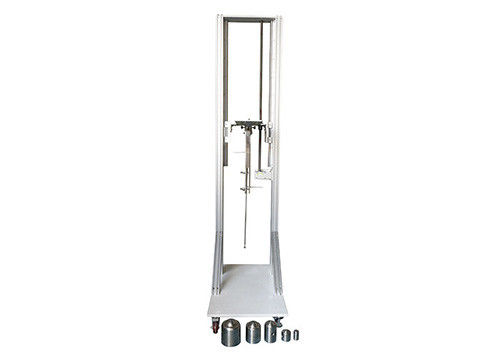

Yüksek Enerji Sarkaç Çekiç Test Aparatı IEC62262 IEC60068 Test Ehc
Parametreler:
| Standart | IEC60068-2-75 Çevresel test - Bölüm 2: Testler - Test Eh: Çekiç testleri madde 5 Test Eha: Sarkaç çekiç, IEC62262 Harici mekanik darbelere karşı elektrikli ekipman muhafazaları tarafından sağlanan koruma derecesi (IK kodu) |
| Sarkaç çubuk açısı | 0-90 ° ayarlanabilir, ölçekli ekran |
| Sarkaç çubuk uzunluğu |
1000 mm. φ9, 1J ve 2J için, φ15.9, 5J, 10J, 20J ve 50J için kullanılır |
| Etki unsurları | 2J, 5J, 10J, 20J, 50J |
| Darbe yüksekliği | 200mm ~ 1200mm ayarlanabilir |
Uygulama:
Elektrikli ekipman kabukları harici nesnelerle çarpıştığında mekanik çarpışma dayanımı derecesini test etmek için geçerlidir.
Bu aparat IEC 60068-2-75'e göre tasarlanmış ve üretilmiştir, sarkaç çubuğunun ön ucu çarpma elemanlarına bağlanır, sarkaç çubuğunu belirli bir yüksekliğe ayarlayın ve serbest bırakın, ardından sarkaç çubuğu testi etkilemek için serbestçe sallanır tanımlanmış bir alan içindeki numune yüzeyi.Farklı eşdeğer kütle vurma elemanları, farklı darbe enerjilerine karşılık gelir ve farklı elektrikli ekipman mahfaza mukavemet testi için geçerlidir.
Örnek test:
Elektrik enerjisi ölçüm kabini kabuğu, trafo merkezi kablo panosu ve kablo bağlantı kutusu ve benzeri ekipman.
Özellik:
Bu cihazın çerçevesi paslanmaz çelikten kaynaklanmıştır, yapısı kompakt ve dayanıklıdır.Montaj braketleri yukarı ve aşağı ayarlanabilir ve darbe açısı 0-90 ° ayarlanabilir, tüm test aparatının çalıştırılması kolaydır.Cihaz, 2J ve üstü için yüksek enerjili bir sarkaç darbe cihazıdır.
Standart:
IEC60068-2-75 Çevresel test - Bölüm 2: Testler - Test Eh: Çekiç testleri madde 5 Test Eha: Sarkaç çekiç, IEC62262 Harici mekanik darbelere karşı elektrikli ekipman muhafazaları tarafından sağlanan koruma derecesi (IK kodu)
Standart açıklama:
Test aparatı temelde, dikey bir düzlemde tutulacak şekilde üst ucunda dönen bir sarkaçtan oluşur.Pivotun ekseni, ölçüm noktasının 1000 mm üzerindedir.Sarkaç, nominal olarak sert bir koldan ve Tablo 1'in gerekliliklerine uygun bir vurucu elemandan oluşur.
Ağır, hacimli veya kullanımı zor numuneleri test etmek için taşınabilir bir sarkaç kullanılabilir.Yukarıdaki açıklamaya uygun olmalıdır, ancak pivotu doğrudan numuneye veya hareketli bir yapıya sabitlenebilir.Bu durumda deneylerden önce sarkacın ekseninin yatay olması, sabitlemesinin yeterince rijit olması ve çarpma noktasının eksenden geçen düşey düzlemde olması sağlanacaktır.
Her durumda, sarkaç serbest bırakıldığında, yalnızca yerçekimi kuvvetinin etkisi altına düşmesine izin verilecektir.
Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği tablosu:
| Enerji / J | 2 | 5 | 10 | 20 | 50 |
| Eşdeğer kütle kg (±% 2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Düşme yüksekliği mm ±% 1 | 400 | 300 | 200 | 400 | 500 |
IK kodu ile etki enerjisi tablosu arasındaki ilişki:
| IK kodu | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Darbe enerjisi / J | * | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
