Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| kullanım: | Darbe Test Cihazı | Ürün adı: | Darbe Test Cihazı / Düşme Darbe Test Cihazı / damla test cihazı |
|---|---|---|---|
| Darbe enerjisi: | 2J, 5J, 10J, 20J | fonksiyon: | Darbe Testi |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Vurgulamak: | Darbe Testi Çarpıcı Eleman,IEC60068-2-75 Çarpıcı Eleman,SGS Çarpıcı Eleman |
||

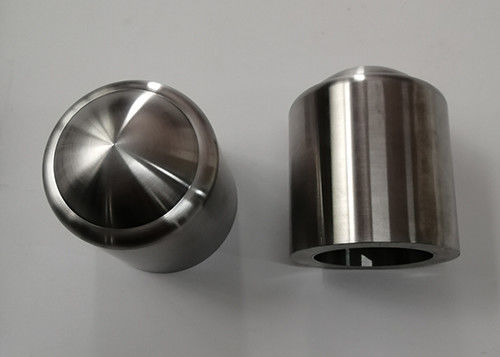

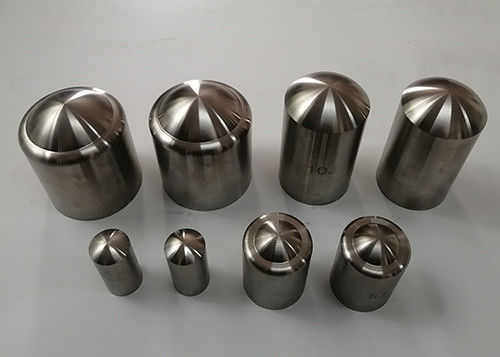

Darbe Test Cihazı Çarpıcı Eleman 2J 5J 10J 20J IEC60068-2-75
Parametreler:
| Model (Enerji) | 2J | 5J | 10J | 20J | 50J |
| eşdeğer kütle (kg) | 0.5 | 1.7 | 5 | 5 | 10 |
| Damlama yüksekliği (±% 1 mm) | 400 | 300 | 200 | 400 | 500 |
| Çap (mm) | 35 | 60 | 80 | 100 | 125 |
Standart: IEC60068-2-75 Ek A
Uygulama: Bu cihaz, elektrik dolapları ve diğer sac metallere, metal olmayan elektrik enerjisi ölçüm kabini kabuğuna, trafo merkezi kablo panosuna ve dikey darbe test cihazı veya sarkaç darbe cihazına sahip kablo bağlantı kutusuna mekanik darbe dayanımı testi için uygundur.
Örnek test: Ev ve benzeri amaçlı elektrikli cihaz, armatürler
Özellik: Standart gereksinime göre
Standart açıklama (IEC60068-2-75):
Şekil A.1, 1J'ye eşit veya daha düşük enerji değerlerine uygulanabilen vurma elemanını göstermektedir.Bu durumda, darbe yüzü Tablo 1'de belirtilen sertliğe sahip poliamidden yapılmalıdır.

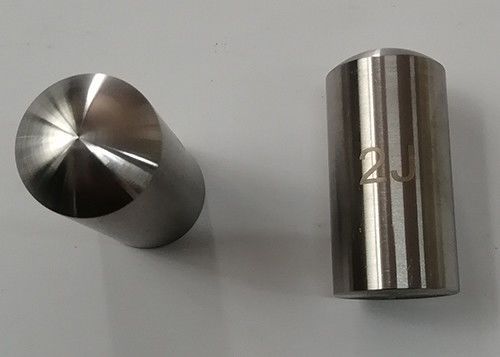

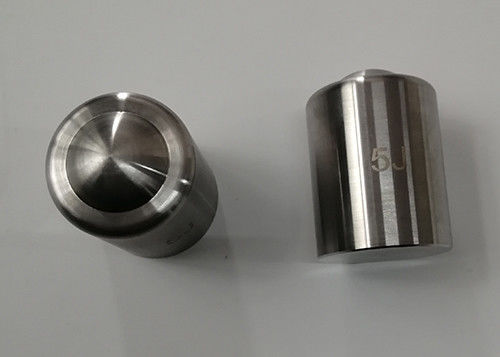

Şekil A.2, A.3 ve A.4, sırasıyla 2J, 5J ve 10J enerji değerlerine uygulanabilen çarpıcı elemanları göstermektedir.Bu durumlarda, darbe yüzü, Tablo 1'de belirtildiği gibi, sertlik dahil özelliklere sahip çelikten yapılmalıdır.
Şekil A.5 ve A.6, sırasıyla 20 J ve 50J enerji değerlerine uygulanabilen çarpma elemanlarını göstermektedir.Bu durumlarda, darbe yüzü, Tablo 1'de belirtildiği gibi sertlik dahil özelliklere sahip çelikten yapılmalıdır.Bu durumlarda, Tablo 1'in diğer parametrelerine uymak için, vurma yüzünün karşısındaki ucu oymak gerekir.
Her kenar düzeltilecektir.
Toleranslar, aksi belirtilmedikçe, ISO 2768-1 m sınıfına göredir.
