| Standart: | UL 498 SD7.2 | Test İstasyonu: | 1 |
|---|---|---|---|
| Düşme yüksekliği: | 0-1000 mm ayarlanabilir, varsayılan ayar olarak 457 mm | Darbe silindiri: | Φ50.8mm * 283mm, 4.5kg ağırlık |
| platform: | 114x114x42 mm meşe blok | Güç kaynağı: | AC120V, 60Hz |
| Test sıcaklığı: | Oda sıcaklığı | Örnek test: | bağlantı fişi |
| Vurgulamak: | 120V Düşme Darbe Test Cihazı,UL 498 Düşme Darbe Test Cihazı,SD7.2 düşme testi makinesi |
||

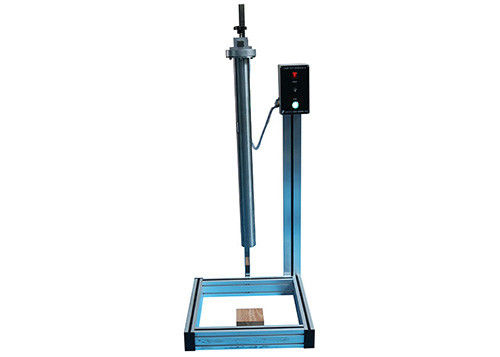

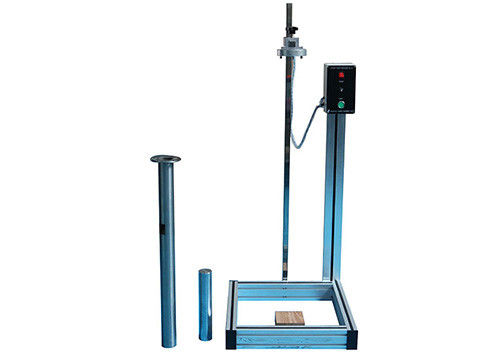

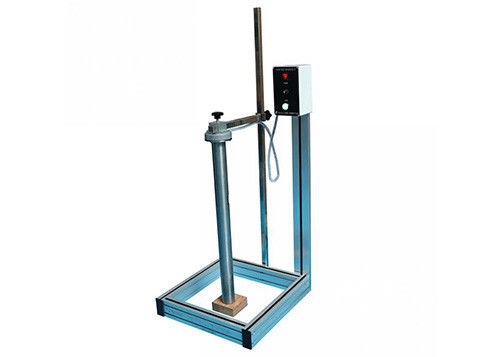

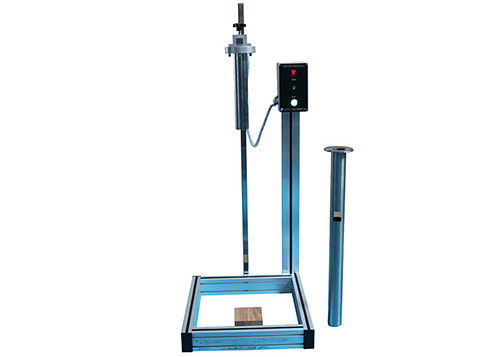

UL 498 SD7.2 Eklenti Fişi Darbe Direnci Test Cihazı
Teknik parametreler:
| Standart | UL 498 SD7.2 |
| Test İstasyonu | 1 |
| Platform | 114x114x42 mm meşe blok |
| Düşme yüksekliği | 0-1000 mm ayarlanabilir, varsayılan ayar olarak 457 mm |
| Darbe silindiri | Φ50.8mm * 283mm, 4.5kg ağırlık |
| Ortam sıcaklığı | 5 - 40 ° C |
| Bağıl nem | (20 ～ 90)% bağıl nem |
| Kurulum alanı | Şiddetli sarsıntı yok, titreşim yok, elektromanyetik girişim yok, toz yok, patlayıcı ve aşındırıcı gaz yok, iyi ısı dağılımı |
| Güç kaynağı | AC120V, 60Hz |
Bilgi:
Aparat, bağlantı fişinin darbe direncini test etmek için uygulanan UL 498 SD7.2 maddesine uygundur, testin bir sonucu olarak gövdede herhangi bir kırılma veya bir eklentinin işlevini olumsuz yönde etkileyebilecek başka bir hasar olmayacaktır. fiş.
Test Konsepti ve Yapısı:
Esnek kabloya bağlanan cihazların her biri, 18 inç (457 mm) yükseklikten 2 inç (50,8 mm) çapında düz bir yüze sahip, 10 lb (4,5 kg) silindirik bir ağırlığın düşürülmesinin neden olduğu bir darbeye maruz kalacaktır. ).Her bir tertibat, herhangi bir doğal test pozisyonunda bir parke yüzeye yerleştirilecektir.Silindirik bir bağlantı tapası, ana ekseninin yüzeye paralel olmasıdır.Sert ağaç yüzeyi, yaklaşık 1-5 / 8 inç (42 mm) kalınlığında ve 4-1 / 2 inç (114 mm) kare bir akçaağaç bloğu olacaktır ve beton zemin gibi sabit bir yüzey üzerinde test edilecektir.
Testin bir sonucu olarak, gövdede herhangi bir kırılma veya bir bağlantı fişinin işlevini olumsuz yönde etkileyebilecek başka bir hasar olmayacaktır.
Silindir ağırlığı elektromıknatıs ile kontrol edilir, anında serbest bırakma ve dikey düşüş sağlar.
Silindir ağırlığı bir kılavuz borudan düşürülür.Kılavuz borunun yüksekliği test yüksekliği ile aynıdır.
Aparat, sağlam yapı, iyi görünüm, kolay kullanım, yüksek stabilite ile sağlanacaktır.
Operasyon Prosedürleri:
1. Test ekipmanını açın, ardından açmak için "GÜÇ" düğmesine basın.
2. Elektromanyetik yapmak için "BAŞLAT" a basın.
3. Silindir ağırlığını elektromıknatıslı aynaya yapıştırın.
4. Elektromıknatıslı aynanın üzerine düşme kılavuzu kovanını takın.
5. Meşe bloğunu uygun konuma yerleştirin ve test numunesini meşe bloğun ortasına koyun.
6. Damla kılavuzu manşonunun test numunesine tam dik olduğundan emin olun, ardından damla kılavuzu manşonunun alt ucunun test numunesinin yüzeyine iyice temas ettiğinden emin olun.
7. Elektromanyetiği kesmek için "BAŞLAT" a basın, silindir ağırlığı damla kılavuzu kovanı boyunca test numunesine düşecektir.
Silindir ağırlığını çıkarın ve kılavuz kovanını indirin, ardından test numunesinin hasar derecesini kontrol edin
