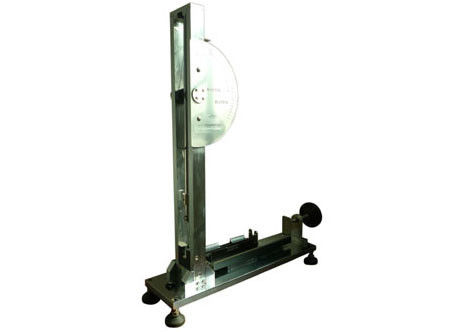

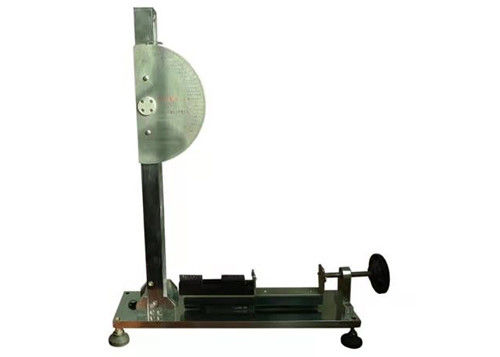

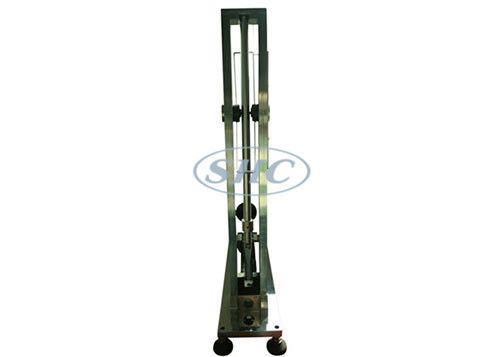

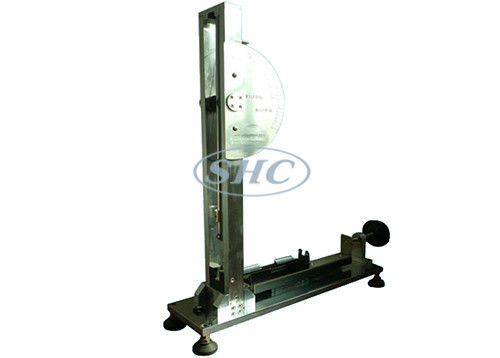

2J Darbe Test Cihazı, Yaylı Çekiç Kalibrasyon Test Cihazı

Yaylı Çekiç İçin Kalibrasyon Cihazı Darbe Test Cihazı

Teknik parametreler:

Onaylar:

IEC60068-2-75

Ürün Detayları:
IEC60068-2-75'te gösterilen gereksinimler gibi, bu kalibrasyon cihazı yaylı çekicin darbe enerjisini test etmek için kullanılır.

Laboratuar için özel bir ekipmandır.

Kalibre edilmiş yaylı çekicin sunduğu enerjiyi doğrudan ölçmek zor olduğundan, bu cihazın kalibrasyon prensibi sarkaç kütlesi ile düşme yüksekliği ile hesaplanan enerjinin karşılaştırılmasıdır.

Bu cihazın en yüksek çözünürlük kapasitesi 0.01J'dir.Serbest bırakma mekanizması tasarımda geliştirildi, yaylı çekiç kira, sarkaç çubuğu ve havacılık yatağı ithal edilmiş kaliteli çelikten yapıldığında test üzerindeki titreşim etkisini maksimum düzeyde azaltabilir, böylece cihazın hassasiyetini ve stabilitesini arttırır. .

Bu cihazın en yüksek çözünürlük kapasitesi 0.01J'dir.Serbest bırakma mekanizması tasarımda geliştirildi, yaylı çekiç kira, sarkaç çubuğu ve havacılık yatağı ithal edilmiş kaliteli çelikten yapıldığında test üzerindeki titreşim etkisini maksimum düzeyde azaltabilir, böylece cihazın hassasiyetini ve stabilitesini arttırır. .

Yaylı çekiçlerin kalibrasyonu için prosedür:

B.1 Kalibrasyon prensibi

Bu kalibrasyon prosedürünün prensibi, doğrudan ölçülmesi zor olan bir yaylı çekicin sağladığı enerjiyi, kütlesinden ve düşme yüksekliğinden hesaplanan bir sarkacın enerjisiyle karşılaştırmaktır.

B.2 Kalibrasyon cihazının yapısı

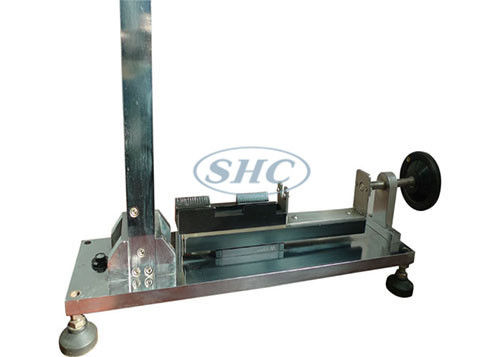

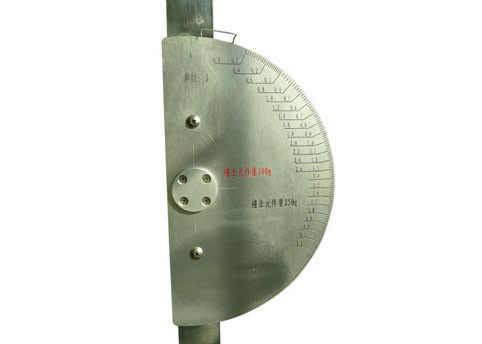

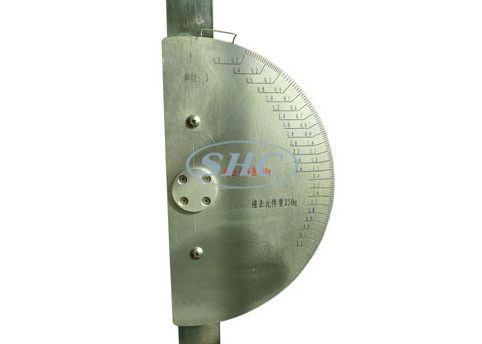

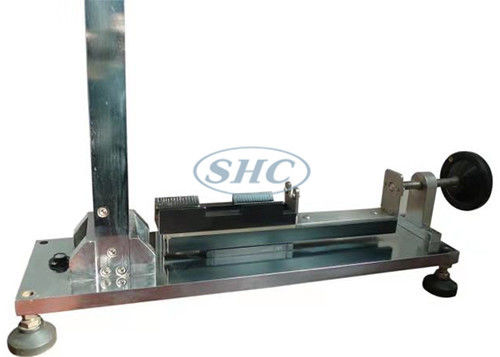

Monte edilen kalibrasyon cihazı şekil B.1'de gösterilmektedir.Çerçevenin dışında, ana parçalar bir yatak "a", bir sürükleme göstergesi "b", bir sarkaç "c", bir serbest bırakma tabanı "d" ve bir serbest bırakma cihazı "e" dir.

Kalibrasyon cihazının ana parçası, Şekil B.2'de gösterilen sarkaç “c” dir.Bu sarkacın alt ucuna, şekil B.3'te gösterilen ayrıntılarla çelik bir yay sabitlenmiştir.Yay, özel bir işlem gerektirmeyen yay çeliğinden yapılmıştır ve "c" sarkacına sıkıca sabitlenmiştir.

Şekil B.4, bazı parçaları büyük ölçekte göstermektedir

Bu yayın, 1 J'ye eşit veya daha düşük enerji değerleri için tablo 1'de tanımlanan özelliklere sahip yaylı çekiçleri kalibre etmek için tasarlandığına dikkat edilmelidir. kalibrasyon cihazının farklı bir tasarıma sahip olması gerekir.

İşaretçinin uygun sürtünme özelliklerini elde etmek için, yatağın metal yüzeyleri arasına bir parça kalın dokuma kumaş yerleştirilir, piyano telleri kumaşa küçük bir kuvvet uygulanacak şekilde bükülür.

Kalibrasyon cihazının kalibrasyonu sırasında serbest bırakma cihazı çıkarıldığından, serbest bırakma cihazı vidalar vasıtasıyla serbest bırakma tabanına sabitlenir.

B.3 Kalibrasyon cihazının kalibrasyon yöntemi

Kalibrasyon cihazının kalibrasyonu, şekil B.5'te gösterildiği gibi, yaylı bir çekiçten alınan bir kalibrasyon vurucu elemanı "g" kullanılarak gerçekleştirilir.Kalibrasyondan önce, serbest bırakma cihazı kalibrasyon cihazından çıkarılır.

Kalibrasyon vurucu elemanı, yatay bir düzlemde yer alan askı noktalarından, sarkaç ile kalibrasyon vurucu elemanı hareketsiz konumdayken 2000 mm yukarısında bulunan dört keten ipliği ile asılır.Kalibrasyon vurucu elemanının sarkaca sallanmasına izin verilir ve dinamik koşullar altında temas noktası, "k" noktası, hareketsiz konumda temas noktasının 1 mm'den fazla altında olmamalıdır.Süspansiyon noktaları daha sonra her iki temas noktası arasındaki farka eşit bir mesafede yükseltilir.
