Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| kullanım: | Darbe Test Cihazı | Ürün adı: | Darbe Test Cihazı / Düşme Darbe Test Cihazı / damla test cihazı |
|---|---|---|---|
| Darbe enerjisi: | 2J, 5J, 10J, 20J, 50J | fonksiyon: | Darbe Testi |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Vurgulamak: | CNAS 50J Darbe Test Aparatı,CNAS 5J Darbe Test Aparatı,CNAS IK Çarpma Elemanları |
||

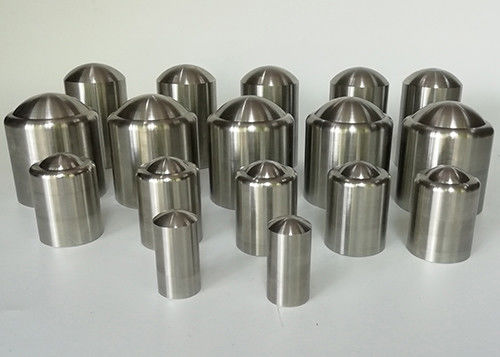

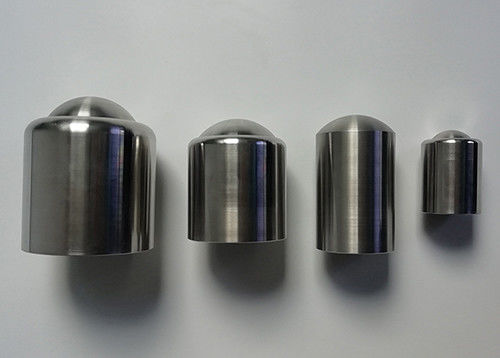

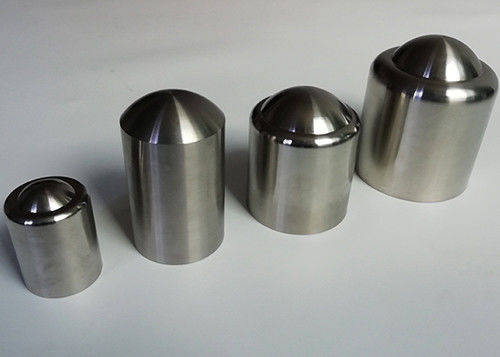

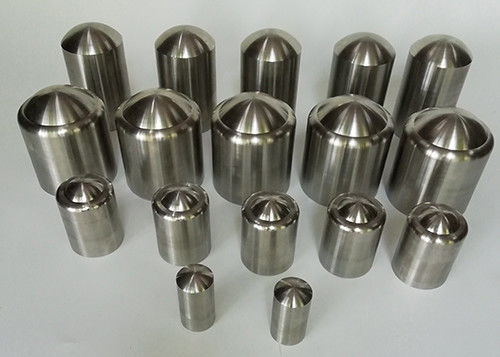

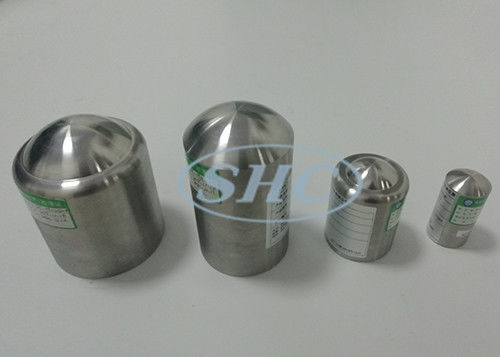

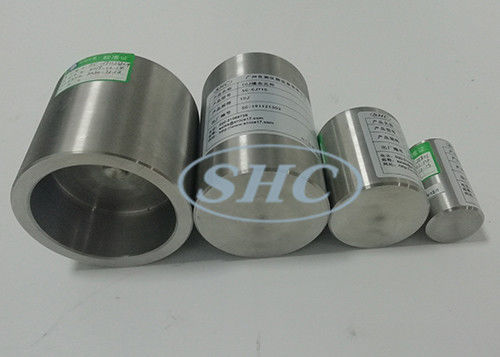

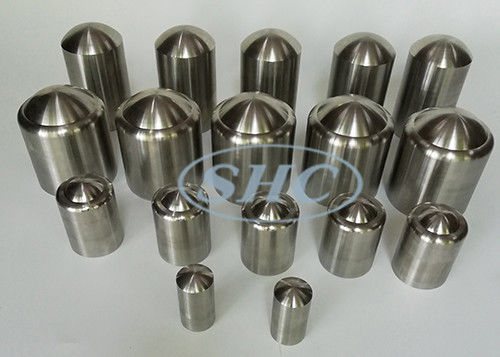

IK çarpıcı elemanlar darbe testi ekipmanı düşme testi aparatı
parametreler
| modeli | SC-IK01 |
| Sarkaç |
Uzunluk: 1000mm;dış çap: 9mm;çelik boru et kalınlığı: 0,5 mm. Darbe elemanlı eşdeğer kütlenin bileşimi |
| Etki noktası | Yukarı ve aşağı ayarlanabilir, strok 200-1200 mm, yükseklik özelleştirilebilir |
| darbe öğesi | 2, 5,10, 20J darbeli çekiç |
| Düşme yüksekliği | Ölçek ekranı |
| Serbest bırakma modu | Mekanik |
| Boyut | 950*550*2700mm |
Çarpıcı unsurların koordineli özellikleri
| Enerji /J |
≤1 ±%10 |
2 ±%5 |
5 ±%5 |
10 ±%5 |
20 ±%5 |
50 ±%5 |
| Eşdeğer kütle ±%2kg | 0.25(0.2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Malzeme | Poliamid 1) | Çelik 2) | ||||
| sağ/dak | 10 | 25 | 25 | 50 | 50 | 50 |
| G/aa | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| d/aa | - | - | 6 | - | 10 | 17 |
| l/mm | Eşdeğer kütleye uyacak şekilde ayarlanması için Ek A'ya bakınız. | |||||
|
1) 85≤HRR≤100, ISO2039-2'ye göre Rockwell sertliği. 2) ISO1052'ye göre Fe490-2;ISO6508'e göre Rockwell sertliği. |
||||||
| NOT- Parantez içinde eşdeğer kütle için gösterilen değerler ve 1 J'ye eşit veya daha küçük enerji değeri için çarpma elemanlarının çapı, mevcut test Ef'deki değerlerdir.Halihazırda test Eg'deki değerler de bu iki parametre için gösterilir.Koordinasyon amacıyla, parantez içindeki değerler bu standardın yayınlanmasından beş yıl sonra silinecektir. | ||||||
onaylar
IEC60068-2-75 Çevre testi – Bölüm 2: Testler – Test Eh: Çekiç testleri, IEC60068-2-63, IEC62262 Elektrikli ekipman muhafazaları tarafından harici mekanik darbelere karşı sağlanan koruma dereceleri (IK kodu), IEC60439-5 Düşük voltaj şalt ve kontrol tertibatı tertibatları - Bölüm 5: Genel ağlarda güç dağıtımı için tertibatlar için özel gereksinimler
Özellik
Araba yapısını kullanan ekipman, sola ve sağa, ileri ve geri hareket ettirilebilir, üst ve alt çarpma noktası yüksekliği ayarlanabilir ve çarpma açısı 0-90° ayarlanabilir.Cihaz, 2J ve üzeri için düşük enerjili sarkaç darbe cihazıdır.
Uygulama
Bu cihaz, elektrik dolaplarına ve diğer sac metallere, metal olmayan elektrik enerjisi ölçüm kabini kabuğuna, trafo merkezi kablo panosuna ve kablo bağlantı kutusuna mekanik darbe dayanımı testi için uygundur.
Örnek test
Elektrik enerjisi ölçüm kabini, trafo merkezi kablo panosu ve kablo bağlantı kutusu ve benzeri ekipmanların kabuğu
Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği tablosu
| Enerji/J | 2 | 5 | 10 | 20 | 50 |
| Eşdeğer kütle /kg | 0,5 | 1.7 | 5 | 5 | 10 |
| Düşme yüksekliği ±%1mm | 400 | 300 | 200 | 400 | 500 |
|
Notlar: 1. IEC 60068-2-75 3.2.2'deki nota bakın 1. Bu kısımda enerji (J), dünyanın yerçekiminden kaynaklanan standart ivme (g) alınarak en yakın tam sayıya yani 10m/s²'ye yuvarlanarak hesaplanır. |
|||||
