Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standartlar: | IEC60245-1 Şekil 1 | Test hızı: | 0.33M / S |
|---|---|---|---|
| Yük akımı: | 0.5-25A, ayarlanabilir | YÜK GERİLİMİ: | Hattan hat voltajı 10-400V ayarlanabilir |
| Test mesafesi: | ± 1000 20mm | Uygun çekirdekler: | 2-18 |
| Nominal kesit alanı: | 0,2-4 mm2 | Kasnak çapı: | 60, 80, 120, 160, 200 mm |
| Vurgulamak: | IEC60245-1 Kablo Test Cihazları,25A Kablo Test Cihazları,400V esneme testi |
||

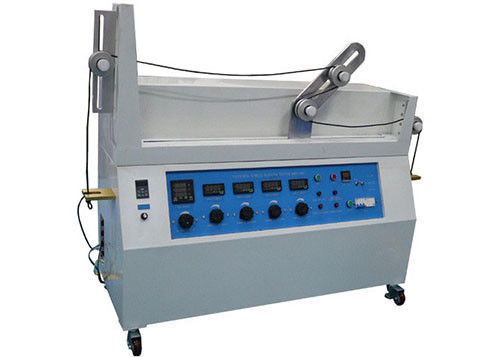

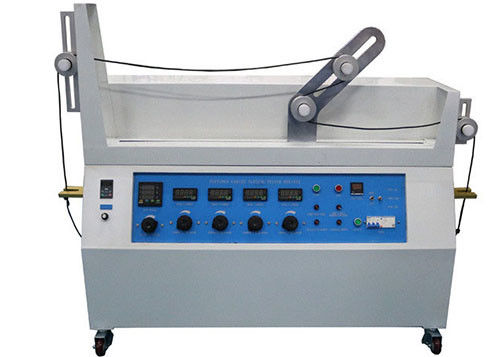

IEC60245-1 Şekil 1 Esnek Kablo Hızı İçin Esneme Testi 0.33M / S
Standart:
IEC60245-1 Kauçuk yalıtımlı kablolar - 450/750 V'ye kadar ve dahil nominal gerilimler-Bölüm 1: Genel gereksinimler madde 5.6.3.1, IEC60245-2 Kauçuk yalıtımlı kablolar-450/750 V'a kadar ve dahil olmak üzere nominal gerilimler-Bölüm 2: Test yöntemler madde 3.1 Şekil 1, IEC60065-1 madde 16.3 b
Parametreler:
| Güç kaynağı | 220V / 50 HZ |
| Yük Akımı | 0.5-25A, ayarlanabilir |
| Yük Gerilimi | Hattan hat voltajı 10-400V ayarlanabilir |
| Test hızı | 0.33m / sn |
| Test mesafesi | 1000 ± 20 mm |
| Uygun çekirdekler | 2-18 |
| Nominal kesit alanı | 0,2-4 mm2 |
| Kasnak çapı | 60, 80, 120, 160, 200 mm |
| Test ağırlıkları | 2 * 0.5kg kancalı, 2 * 0.5kg delikli, 6 * 1kg delikli, 2 * 6kg kancalı |
Uygulama:
Tamamlanmış esnek kabloların mekanik dayanımını kontrol etmek için kullanılır.Bu test, nominal kesit alanı 4 mm2'den büyük damarlara sahip esnek kablolar veya ikiden fazla eş merkezli katmana yerleştirilmiş 18'den fazla çekirdek içeren kablolar için geçerli değildir.
Özellik:
Test aparatı, yerel ve uluslararası standartların standart test gereksinimlerini karşılayabilir, yaygın olarak kullanılabilir.Hassas dijital ölçere sahiptir, böylece daha küçük veya daha büyük akım voltajını doğru bir şekilde ölçebilir.Kasnaklar için değiştirme yöntemi basit ve kullanışlıdır.Test ekipmanı, zincir tahrik mekanizmasını benimser, performans sabittir ve gürültü nadirdir.
Standart açıklama:

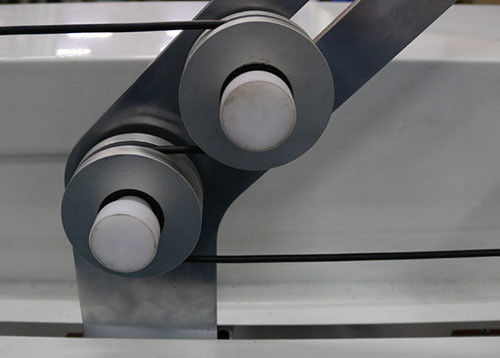

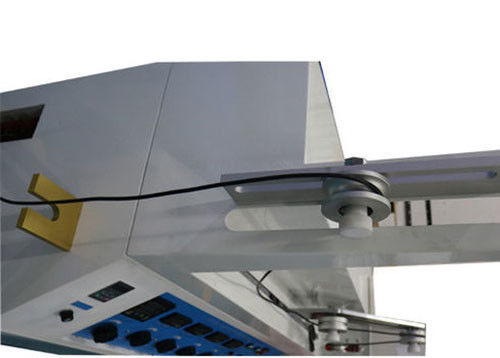

Bu test, şekil 1'de gösterilen aparat aracılığıyla gerçekleştirilecektir. Bu aparat, bir taşıyıcı C, taşıyıcı için bir tahrik sistemi ve test edilecek her kablo numunesi için dört makaradan oluşur.Taşıyıcı C, aynı çapta olan iki kasnağı A ve B destekler.Aparatın her iki ucundaki iki sabit kasnak, A ve B kasnaklarından farklı bir çapta olabilir, ancak dört kasnağın tümü, numune aralarında yatay olacak şekilde düzenlenecektir.Taşıyıcı, hareket yönünün her bir tersi arasında yaklaşık olarak 0,33 m / s'lik sabit bir hızda 1 m'lik bir mesafe boyunca döngüler (ileri ve geri hareketler) yapar.
Kasnaklar metalden yapılacak ve dairesel kablolar için yarı dairesel şekilli oluk ve düz kablolar için düz oluklu olacaktır.Kısıtlama kelepçeleri D, çekme her zaman taşıyıcının hareket ettiği ağırlık tarafından uygulanacak şekilde sabitlenmelidir.Diğer kelepçe desteğinin üzerinde dururken, bir sınırlama kelepçesinden desteğine olan mesafe maksimum 5 cm olacaktır.
Tahrik sistemi, taşıyıcının bir yönden diğerine geri döndüğünde sorunsuz ve sarsıntısız döneceği şekilde olacaktır.
