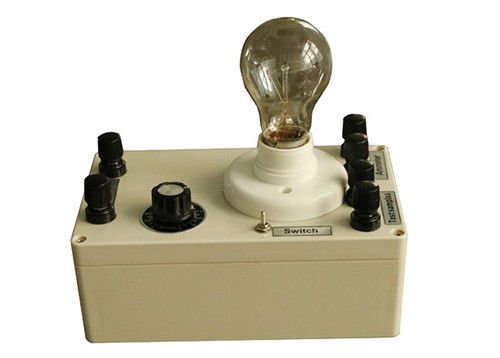

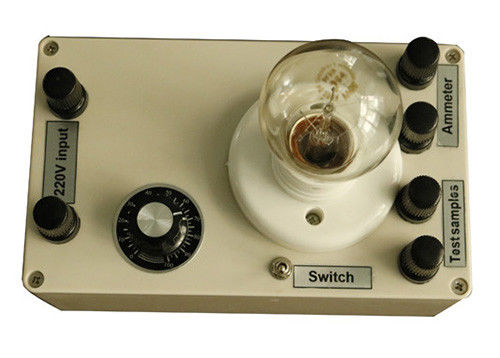

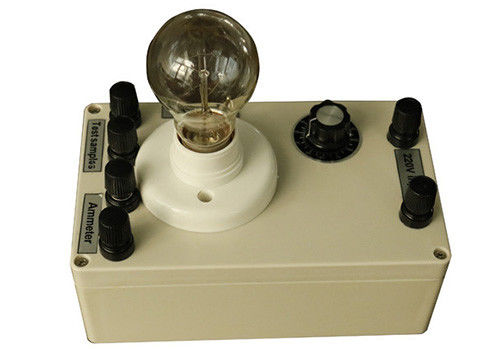

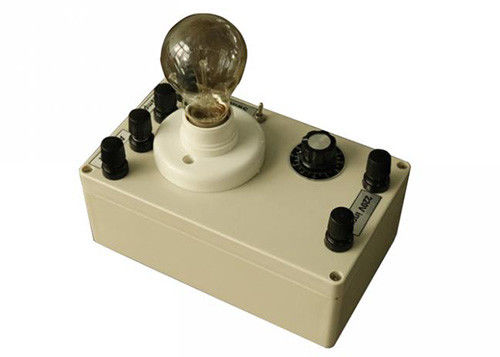

IEC62560 Madde 15 Şekil 8 Ledli Ampul Kontrol Makinesi

Kısılamayan Lambanın veya Elektronik Anahtarın Test Edilmesi İçin Test Devresi Şekil 8

Standartlar:

Kısılabilir olmayan bir lambayı veya elektronik anahtarı test etmek için test devresi, IEC62560 madde 15 şekil 8'e göre üretilir.

Standart açıklama:

15. anormal operasyon

Kendinden balastlı lambalar, anormal çalışma koşulları altında tehlike oluşturmayacaktır.

Kendinden balastlı lambalar, anormal veya dikkatsiz çalışma sonucunda, elektrik çarpmasına karşı koruma güvenliğini bozan yangın ve mekanik hasar riski ortadan kaldırılacak şekilde yapılacaktır.

Karartılamayan kendinden balastlı lambaların bir çapa veya bir elektronik anahtara uygulanması, olası bir anormal çalışma durumu olarak test edilecektir.

Test prosedürü :

Şekil 8'de gösterilen test devresinde kısılamayan lambayı test edin.

Maksimum I rms'nin oluştuğu R1 ve S1 ayarını belirleyin.

Bu durumda test edin ve lamba 60 dakika içinde pasif olarak arızalanırsa, testi% 10 daha düşük I rms'de tekrarlayın. Düşük I rms, azalan potansiyometre direnci yönünde ayarlanmalıdır.

Minimum 60 dakika stabil çalışma elde edilene kadar bu prosedürleri tekrarlayın.

Lambayı fpr 8H, yukarıdaki en zahmetli karartma seviyesinde çalıştırın (potansiyometre ayarı)

Uyma:

Uygunluk, numunesiz yanma, dikey kapak yukarı pozisyonda veya ambalaj üzerinde belirtilen yanma pozisyonunda oda sıcaklığında ve nominal gerilimde çalıştırılarak kontrol edilir.

Bir voltaj aralığının beyan edilmesi durumunda, test, beyan edilen bu aralığın ortalama voltajında ​​gerçekleştirilmelidir.

Alternatif beyan gerilimleri olması durumunda, deney her bir beyan gerilimi için ayrı ayrı yapılmalıdır.

Bu test sırasında lamba alev almayacak veya yanıcı gazlar üretmeyecek ve canlı parçalar standart test parmağıyla erişilebilir hale gelmeyecektir.

Farkına varmak:

1. Lütfen cihazın şekline (çizilme, bükülme vb.) Zarar vermeyin.

2. Oksidasyonun boyutsal doğruluğunu etkilemesini önlemek için toz ve nem ortamından korunmuştur.
