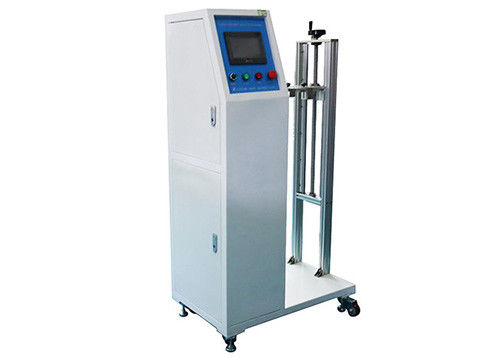

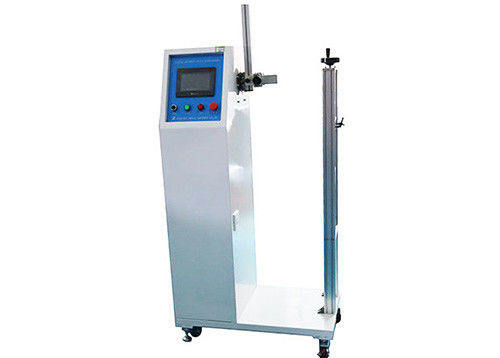

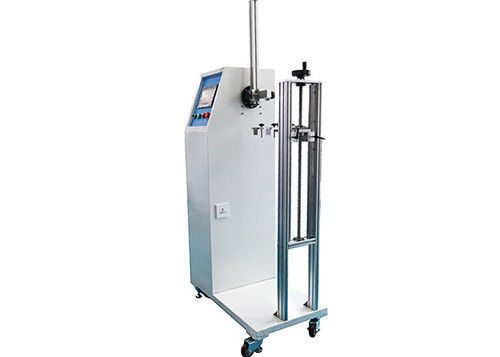

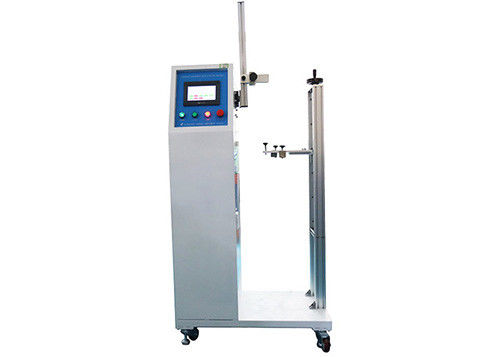

IEC 60598 Madde 4.14.3 Servo Motor Led Test Lambası

Fenerlerin Görünüş Değişimi Işık Test Cihazları Ayarlama Cihazı IEC60598

Bilgi:

Test ekipmanı IEC 60598-1 4.14.3'e göre tasarlanmış ve üretilmiştir, esas olarak lamba ayarlama cihazlarının burulma ve bükülme testi için, ayarlanabilir eğim ve konumlu masa lambaları, zemin lambaları ve profesyonel lambalar için kullanılır. kullanım (plotter lambaları gibi).

Test cihazı dijital kontrol teknolojisi ve tahrik mekanizmasına sahiptir.

Ters ve bükülme açıları, germe stroku, dönüş açısı, test hızı ve test döngüsü ayarlanabilir.

Test tamamlandığında, hata alarm fonksiyonunu test edin.Kullanımı ve çalıştırması kolaydır.

Parametreler:

Teknik parametreler:

1. Test hızı 0,1 ila 10 kez / dakika arasında ayarlanabilir.

2. Eğilme açısı ayarlanabilir, her iki tarafta 0-180 ° 'lik dikey çizgilerin salınım aralığı.

3. Dönüş merkezi yüksekliği: 1200 mm.

4. Sarkacın maksimum dönme yarıçapı: R500 mm.

5. Maksimum gerdirme hareketi stroku: 0-650 mm.

6. Eylem dönüş açısı: 0-360 °.

7. Test döngüleri ayarlanabilir, döngü sayısı 1-999999 arasındadır.

8. Fikstürler, standart test ihtiyaçları aralığında çeşitli numuneleri karşılayabilir.

9. Tahrik motoru: Servo motor.

10. Kontrolör: Mitsubishi PLC.

11. HMI: dokunmatik ekran arayüzü.

12. Kılavuzlu tam İngilizce arayüzü, kullanımı kolay.

13. Yük: harici olarak yüke bağlı terminallerle (Yük isteğe bağlıdır, ek ücrete tabidir).

Standart Açıklama:

4.14.3 Cihazları ayarlama gereksinimleri aşağıda verilmiştir.

a) Ayarlama cihazları ve ayar araçları, örneğin eklemler, kaldırma tertibatları, ayar braketleri veya teleskopik borular, çalışma sırasında kordonlar veya kablolar uzunlamasına eksen boyunca 360 ° 'den fazla sıkıştırılmayacak, kelepçelenmeyecek, hasar görmeyecek veya bükülmeyecek şekilde yapılmalıdır. .

NOT: Bir armatürün birden fazla bağlantısı varsa, 360 ° sınırı birbirlerine çok yakın değillerse her bir bağlantı için geçerlidir.Her vakanın kendi esasına göre yargılanması gerekir.

Uygunluk aşağıdaki testle kontrol edilir:

Uygun kablo veya kordonla donatılmış ayar cihazı Tablo 4.5'e göre çalıştırılacaktır.Bir çalışma döngüsü, aralığın bir ucundan diğerine ve tekrar başlangıç ​​pozisyonuna bir harekettir.Hareket hızı, cihazın önemli ölçüde ısınmasına neden olmayacak ve saatte 600 çevrimi aşmayacaktır.

Elektromekanik kontak sistemleri için bu test, 4.11.6'daki elektriksel bağlantı testi ile eşzamanlı olarak gerçekleştirilir.

Uygunluk muayene ile kontrol edilir.

Deneyden sonra, bir iletkendeki tellerin en fazla% 50'si kırılmayacak ve varsa esnek kablonun yalıtımında ciddi bir hasar olmayacaktır.Kordon veya kablo

Bölüm 10'da belirtilen yalıtım direnci ve yüksek gerilim testlerine tabi tutulacak ve bu testleri karşılayacaktır.

Kenetleme araçlarının ayarlanabildiği bilyeli mafsallar ve benzerleri, aşırı sürtünmeyi önlemek için eklemler sadece hafifçe sıkıştırılarak test edilir.Gerekirse, test sırasında kelepçeleme alanları yeniden ayarlanır.

Esnek bir borudan oluşan cihazların ayarlanması için, bu test için ayar aralığı normalde dikeyden her iki yönde 135 ° 'dir.Bununla birlikte, bu ayarlamanın mantıksız bir kuvvet kullanılmadan gerçekleştirilemediği durumlarda, esnek boru sadece kendi başına kalacağı pozisyonlara bükülür.

b) Kolların uzanacağı yere monte edilmesi amaçlanan bir ayarlama aracına sahip armatürler, armatürün stabilitesini bozmadan veya yapının herhangi bir parçasında deformasyona neden olmadan amaçlanan işlevini yerine getirmesine izin verecek ve belirtilenlerin üzerindeki sıcaklıklar nedeniyle yaralanmaya neden olmayacaktır. Tablo 12.1'de.

Uygunluk, aydınlatma armatürünün manipüle edilmesi veya kullanılmasıyla, normal kullanımı temsil etmesi beklenen ayarlama yoluyla ve 12.4 testi sırasında sıcaklıkların ölçülmesiyle kontrol edilir.

c) Kollara monte edilmesi amaçlanan armatürlerde, ışık huzmesi açıklığı hariç, herhangi bir yöndeki ayarlama araçlarından 5 cm'ye kadar herhangi bir ayarlama aracını çevreleyen boşluk, aşağıdaki araçların sıcaklık sınırlarına uygun olmalıdır.

Tablo 12.1'de belirtildiği gibi ayarlama.Aynı sıcaklık sınırları, aydınlatma armatürü ışık huzmesi açıklığının konumlandırılmasından sonra yanan her türlü ayar aracı için de geçerlidir.

Uygunluk, armatür ışık huzmesi açıklığının konumlandırılmasıyla ve 12.4 testi sırasında sıcaklıkların ölçülmesiyle kontrol edilir.

Cihazları ayarlama üzerinde test edin:
