Paslanmaz Çelik IEC 62368 Şekil V.5 Terminal Probu

IEC62368 Şekil V.1 V.2 V.3 V.4 V.5 Telekom Terminal Test Probları

I) IEC 62368 Şekil V.1 Çocukların erişebilmesi muhtemel ekipman için birleşik test probu

birçok standart gereksinime uygundur

IEC 62368 Şekil V.1

UL474 Şekil 5.1

UL507 Şekil 9.2 (PA100A)

UL982 Şekil 7.1

UL1017 Şekil 2

UL1062 Şekil 1.2

UL1278 Şekil 8.3

UL1310 Şekil 16.2

UL60065 Şekil14

ve UL60950 Şekil NAF.1.

Avuç içi simülatörü ve kısıtlı eklem hareketi, insan parmağı hareketini simüle eder.

UL erişilebilirlik probu aynı zamanda UL eklemli prob veya eklemli test parmak probu olarak da adlandırılır.

Elektrikli ekipmanların muhafaza koruma testinde yaygın olarak kullanılmaktadır.

II) IEC 62368 Şekil V.2 Çocukların erişebileceği gibi ekipman için birleşik test probu

Bu, birçok standarda uygun olarak yapılmış hassas bir test parmağıdır.

IEC 62368 Şekil V.2

IEC 61032 şekil 2,

IEC60950 şekil 2A,

IEC60884,

IEC60335,

UL507,

ve UL1278 şekil 8.4.

Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamaya yöneliktir.Ayrıca parmakla erişime karşı korumayı doğrulamak için de kullanılır.Bu test parmak probu, insan elinin özelliklerini simüle eden dito, parmak, taban ve yalıtımlı koldan oluşur.90 ° eğimli olabilen iki hareketli mafsala sahiptir.

Özelleştirilebilir: Sapın ucunda takılabilir muz fişleri ve amfenol konektörü ile donatıldığında anti-elektrik çarpması testi için kullanılabilir veya sapın ucunda M6'nın dişli deliği açıldığında muhafaza koruma testi için kullanılabilir (çekme ile bağlanır) ve dinamometreyi itin).

III) IEC62368-1 Şekil V.3-Künt prob, Telekom Test Probu
TNV devrelerine (telekom) erişilebilirliği test etmek için IEC60950 şekil 2C, IEC 62368 şekil V. 3, EN ve bazı UL ve CSA standartları tarafından gereklidir.Tutamak ve durdurma yüzü naylon, uç paslanmaz çeliktir.

Bir fiş, kriko veya konektör için, IEC62368-1 Şekil V.3'teki kör sonda, kayda değer bir kuvvet olmaksızın ve olası herhangi bir konumda

fiş, jak veya konektör.

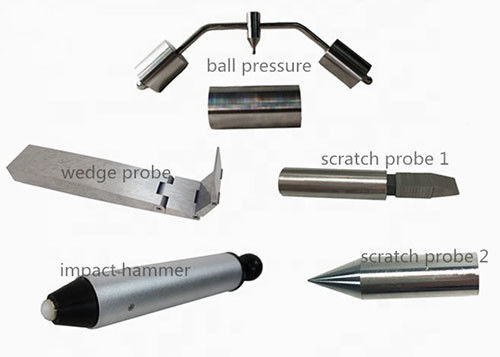

IV) IEC62368-1 Şekil V.4 Kama probu

IEC62368-1 Şekil V.4 UL Testi Bükülmüş Parmak Probu PA100A Testi Eğilmiş Parmak Probu

1, şuna göre: IEC62368-1 Şekil V.4 UL507 (PA100A), UL1017 şekil 2, şekil 6.5 UL1062, UL982 şekil 7.1 ve şekil 1.2 UL474 şekil 5.1 ve şekil 14, UL60065 UL6500 şekil 14, Şekil 7.2 ve şekil 8.3 UL1278 UL1082

2, Vücudun tehlikeli canlı parçalara, ısıtma veya sıcak parçalara, mekanik bileşenlere ve ayrıca katı yabancı cisimlerin ekipmana temas etmesini önlemek için esas olarak muayene için kullanılır.Ev ve benzeri elektrikli aletlerin elektrik çarpma testine karşı korunması için gereklidir.

3, Bu, UL tarafından araştırılmış ve tasarlanmış ve çoğu UL Standardı tarafından gerekli görülen "UL" test parmağıdır.Avuç içi simülatörü ve kısıtlı eklem hareketi, insan parmağı hareketini simüle eder.Tamamen naylondan yapılmıştır.Bell-Core aksesuarı mevcuttur Sap naylondan yapılmıştır.Parmak paslanmaz çelikten yapılmıştır.

V) IEC62368-1 Şekil V.5 Terminal probu

Bu prob, IEC62368-1 Şekil V.5 IEC61032 şekil 4 test probu D ve IP4 ve IEC60065 için IEC60529 standart gereksinimine uygundur.

Bu çubuklu prob, kişilerin tehlikeli parçalara erişime karşı korunmasını doğrulamaya yöneliktir.

Ayrıca, bir kabloyla erişime karşı korumayı doğrulamak için kullanılır.

Özelleştirilebilir: Amfenol konektör ile donatıldığında anti-elektrik çarpması testi için kullanılabilir.

Veya kolun ucunda M6'nın açık dişli deliği (çekme ve itme dinamometresi ile bağlı) olduğunda muhafaza koruma testi için kullanılır.

Model numarası "T" olan prob kuvvetlidir.
