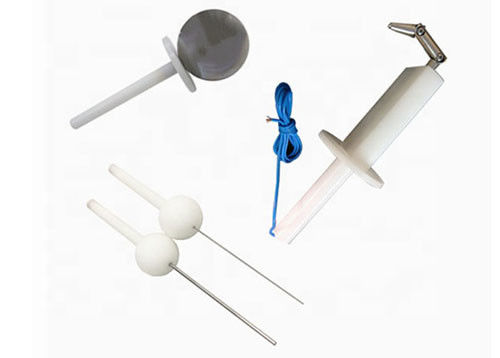

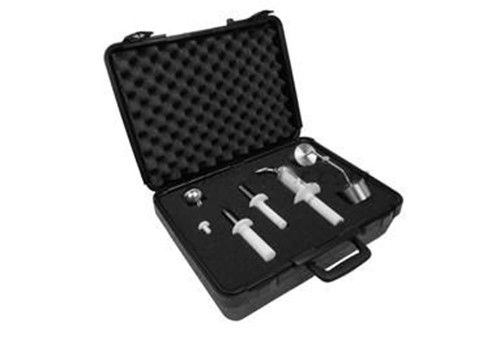

IEC 60335 Test Parmak Probu Kiti

IEC 60335 Standart Test Probu Kiti Elektrik Güvenliği Kontrol Cihazı

Liste:

IEC60335 Test Probu A

Şartname:

IP1X Prob A / Test Probu A

1, IEC61032: 1997 / IEC60529: 2001 ve UL'ye göre

2, IP1X Probe A (Test Probu A), elektrik çarpmasına karşı koruma testi için ev ve benzeri elektrikli cihazlar için gerekli bir cihazdır.

Teknik parametreler:

1, Top Çapı: 50mm

2, Bölme Plakası Çapı: 45mm

3, Bölme Plakası Kalınlığı: 4mm

4, Sap Çapı: 10mm

5, Kulp Uzunluğu: 100mm

6, IEC61032 şekil 1'e göre (Test probu A), tablo 6

Uygulama:

1, Küre canlı parçalara dokunamaz veya tehlikeli parçalara yakın olamaz.

2, Tehlikeli parçaya yakın tutma test gereksinimlerinde, itme gerilimi olmayan test çelik bilyesinin itme gerilimi ölçer ile kullanılması ve koruyucu kaplama için çelik gövdenin 50 + 5 n (30 + 3 n) kuvvetlere uygulanması gerekir.

IEC60335 Standart Test Parmak Ucu

Standart Test Parmak Probu / Standart Test Tırtıllı Parmak Probu / Test Probu B / IP2X Koruma Sınıfı Probu

Teknik parametreler:

1, Tırtıklı Parmak Çapı: 12mm

2, Tırtıllı Parmak Uzunluğu: 80mm

3, Bölme Plakası Çapı: 50mm

4, Bölme Plakası Uzunluğu: 100mm

5Aşağıdakilere göre: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, Standart Test Tırtıllı Parmak Probunun eklem kısmı canlı parçalara dokunamaz veya tehlikeli parçalara yakın olamaz ve 50 mm ila 20 mm bölme plakası giremez.

2, Elektrik çarpmasını önleme testinde teller, güç cihazları ve aydınlatma cihazlarına ihtiyaç vardır.

3Her iki eklem, 0 ° ila + 10 ° toleransla 90 ° 'lik bir açı ile aynı düzlemde ve aynı yönde harekete izin vermelidir.

Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamaya yöneliktir.Ayrıca parmakla erişime karşı korumayı doğrulamak için de kullanılır.

Belirli bir tolerans verilmediğinde boyutlara tolerans:

- açılarda: 0

−10 °
- doğrusal boyutlarda: 25 mm'ye kadar: 0

- 0,05 mm;25 mm üzeri: ± 0,2 mm.

Not: Test Probu, hassas paslanmaz çelik ürünlerden yapılmıştır, kullanırken hafifçe alın ve yere koyun ve bakıma dikkat edin.

IEC61032 IP3X Test Probu C (Test Probu C)

Temel Giriş:

1, IEC61032: 1997 / IEC60529: 2001 VE UL'ye göre

2, IP3X Test Probu C (Test Probu C), ev ve benzeri elektrikli cihazların elektrik çarpması testine devam etmek için gerekli araçtır.

teknik parametreler

1, Test Probu Uzunluğu: 100mm

2, Test Probu Çapı: 2.5mm

3, Baraj küre Çapı: 35mm

4, Sap Çapı: 10mm

5, Kulp Uzunluğu 100mm

6, IEC61032 şekil 3'e göre (Test probu C), tablo 6

Uygulama:

1, Standart test, eklem kısmının canlı parçalara dokunamayacağı veya tehlikeli parçalara yakın olamayacağı ve 35mm dairesel bölme girilemeyeceği anlamına gelir.

2, Tehlikeli parçalara erişimi önlemek için test gereksiniminde, Test Probu C / D'nin 3 ± 0.3N veya 1 ± 0.1N itme kuvveti ile olması gerekir.

Amacı:

Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamaya yöneliktir.Ayrıca bir araçla erişime karşı korumayı doğrulamak için de kullanılır.

Not: Kuvvet içermeyen ürünler için lütfen dinamometre ile birlikte kullanın.

IEC61032 IP4X Test Probu D (Test Probu D)

Temel Giriş:

1, IEC61032: 1997 / IEC60529: 2001 VE UL'ye göre

2, IP4X Test Probu D (Test Probu D), elektrik çarpmasına karşı koruma testine karşı ev ve benzeri elektrikli cihazlar için gerekli bir cihazdır.

teknik parametreler

1, Test Probu Uzunluğu: 100mm

2, Test Probu Çapı: 1.0mm

3, Baraj küre Çapı: 35mm

4, Sap Çapı: 10mm

5, Kulp Uzunluğu 100mm

6, IEC61032 şekil 4'e göre (Test probu D), tablo 6 GB / T4208-2008 (ilk karakteristik dijital 4/5/6)

Uygulama:

1, Standart test, eklem parçasının canlı parçalara dokunamayacağı veya tehlikeli parçalara yakın olamayacağı anlamına gelir, 30 mm dairesel bölme girilemez.

2, Tehlikeli parçalara erişimi önlemek için test gereksiniminde, Test Probu D'nin 1 ± 0.1N itme kuvveti ile olması gerekir.
