| Standartlar: | IEC 61032 şekil 2 | tip: | IEC testi parmak probu |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik ve Naylon | Parmak uzunluğu: | 80 ± 0.2 mm |
| Tırtıllı Parmak Çapı: | 12mm | Bölme plakası çapı: | 50mm |
| Bölme Plakası Uzunluğu: | 100MM | Bölme kalınlığı: | 20mm |
| Vurgulamak: | iec 61032 30N,30N probu b iec 61032,10N standart test parmağı |
||
IEC61032 Şekil 2 Test Probu B standart test parmağı Kabuk itme ile anti elektrik çarpması 10N 20n 30n
Şartname ve teknik parametreler:
| Parametreler / Model | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |

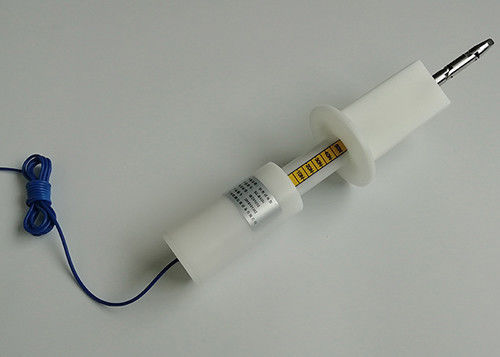

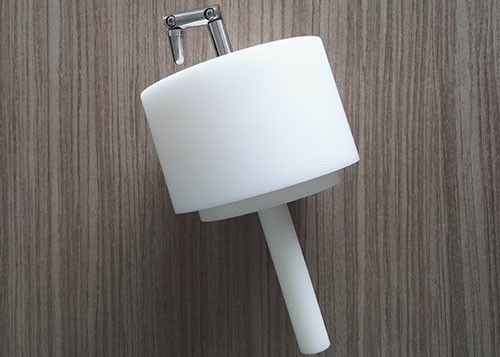

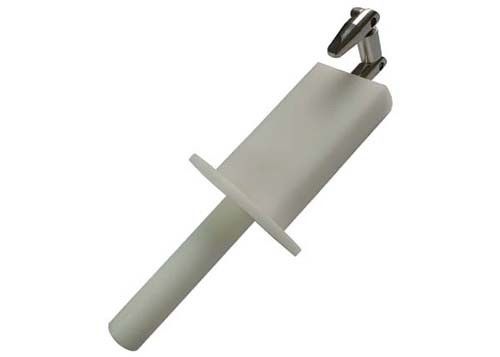

| isim | Standart test parmağı | Dairesel bölme test parmağı | Büyük bölme test parmağı | Güç ile standart test parmağı |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
| 8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | 10-50N kuvvet |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Ürün Bilgisi:
Bu, aşağıdakiler gibi birçok standarda uygun olarak yapılmış hassas bir test parmağıdır.
IEC 61032 şekil 2,
IEC60950 şekil 2A,
IEC60884,
IEC60335,
UL507,
ve UL1278 şekil 8.4.
Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamak için tasarlanmıştır.Ayrıca parmakla erişime karşı korumayı doğrulamak için de kullanılır.Bu test parmak probu, insan elinin özelliklerini simüle eden aynı, parmak, taban ve yalıtımlı saptan oluşur.90° bükülebilen iki hareketli mafsala sahiptir.
Uygulama:
1. Test parmağının eklem parçaları, canlı parçalara veya tehlikeli parçalara dokunamaz ve 50mm-20mm Yönlendirme Plakası giremez.
2.Tehlikeli parçalara yaklaşmayı önleme test gereksinimlerinde, B probu test probunun 10±3N itme kuvvetine ihtiyacı vardır.Kuvvetsiz ürün itme-çekme dinamometreleri ile kullanılmalıdır.
3. Elektrik çarpmasına karşı testlerde kablolama, konfigürasyon ve güç ve gösterge cihazı gereklidir.Test edilen numunenin gücünü açın ve topraklama hattının bağlı olup olmadığını (3 ek parça) belirlemek için ilgili kuvveti uygulayın.
4. Her iki bağlantı, 0° ila +10° toleransla 90°'lik bir açıyla aynı düzlemde ve aynı yönde harekete izin vermelidir.
Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamak için tasarlanmıştır.
Ayrıca parmakla erişime karşı korumayı doğrulamak için de kullanılır.
Belirli bir tolerans verilmediğinde boyutlar üzerindeki tolerans:
– açılarda: 0
-10°
– lineer boyutlarda: 25 mm'ye kadar: 0
− 0,05 mm;25 mm üzeri: ± 0,2 mm.
Özelleştirilebilir: Sapın ucunda takılabilir muz fişleri ve amphenol konektörü ile donatıldığında elektrik çarpmasına karşı test için kullanılabilir veya sapın ucundaki M6 dişli deliği açıldığında muhafaza koruma testi için kullanılabilir (çekme ile bağlı ve dinamometreye basın).
kullanım
1. Standart test parmak eklemi parçasına canlı parçalara dokunulamaz veya tehlikeli parçalara yakın olamaz ve 50mm-20mm bölme giremez.
2. Tehlikeli parçalardan korunma testi, 10N±3N itişli test probu B'yi gerektirir.Genellikle bir kuvvet ölçer ile çalışması gerekir.
3. Anti-elektrik çarpması, anti-şok prob deney cihazı ile çalışmayı gerektirir: anti-şok prob deney cihazına (40V-50V) bağlı, testi ilgili standarda göre işliyor, sesli uyarı halkası elektrik çarpması isteniyor.Aşağıdaki resimleri görüntüleyin:
