Lamba Kapağı ve Tutucular Twist Işık Test Cihazları

Lamba Başlığı ve Tutucular Test Ölçer Lamba Ayağı Büküm Test Aparatı





Teknik parametreler:

Bu test cihazı esas olarak her türlü aydınlatma kaynağının lamba tutucusunun torkunu, ana performansını ve teknik parametrelerini aşağıdaki gibi ölçmek için kullanılır:

Aralık	0 ~ 10Nm
Doğruluk	≤% 1
Tekrarlanabilirlik	≤% 0,5 FS
Doğrusallık	≤% 0,5 FS
Gecikme	≤% 0,5 FS
Aşırı yükleme	% 120 FS
Sıcaklık telafi aralığı	-10 ℃ ~ 60
Çevre gereksinimleri: Çalışma sıcaklığı	25 ± 5 ° C Bağıl nem: ≤% 65 RH Güç: AC 230V ± 10V, 50Hz ± 1Hz
Çevre için izinler	Çalışma sıcaklığı: 0-40 ° C Bağıl nem: ≤75% RH Güç: AC 230V ±% 10, 50Hz
Mağaza durumu	Sıcaklık -20 ~ 50 ° C
Nem	<% 75 bağıl nem
Boyut	330 mm × 110 mm × 335 mm
Ağırlık	6kg
Güç	15VA



Açıklama:

Lamba kapağı Torsion Meter, yerleşik mikroişlemcili yeni geliştirilmiş akıllı bir üründür.Dijital burulma ölçer, çoğu aydınlatma üreticisi tarafından dikkate alınan ve aynı zamanda tüm ülkeler tarafından zorunlu olarak gerekli olan lamba başlığının mekanik dayanım güvenlik gereksinimidir.Bu nedenle, IEC referansı ile dijital burulma ölçeri geliştirdik.Kalitenin parçalanmasını inceleyerek lamba kapağı tork kuvveti testinin ölçülmesi gerekliliğini karşılar ve imal eder.



Özellikler:

1) Lamba başlığının saat yönünde ve saat yönünün tersine torkunu ölçebilir.Üst limit alarmını önceden ayarlayabilir.Sistem kapatıldıktan sonra verileri otomatik kaydedin.

2) Cihaz, sıfır noktası kalibrasyonu fonksiyonuna sahiptir.Sıfır noktası çok sabittir.Enstrüman, görüntülemek için 4 basamaklı sayı kullanır.Bu nedenle, yüksek doğruluk ve yüksek kararlılığa sahiptir.

3) Cihazın yüksek güvenilirliğini sağlamak için içeride tasarlanmış çift bekçi köpeği ve karmaşık ortamlarda kapanmayacaktır.

4) Cihaz, E27 / E26, B22d, E14 / E12, G13 / G5 ve benzeri gibi birkaç lamba başlığı kelepçesi nedeniyle kullanım için uygundur.

5) Kelepçe ile sabitleme.Lambayı döndürdüğünüzde, pozitif ve negatif tork oranı kaydedilecektir.
6) Tork aralığı: 0-10N * m (özel aralık müşteriye özeldir).
7) Gerinim ölçer tork sensörünü benimseyerek güvenilirlik, hassasiyet ve uzun ömürlülükte yüksek performans
8) Tepe tork tutma fonksiyonu, alarm için üst limit ayarlanabilir.
9) Çin ve uluslararası standartlara uygundur.





Temel prensip

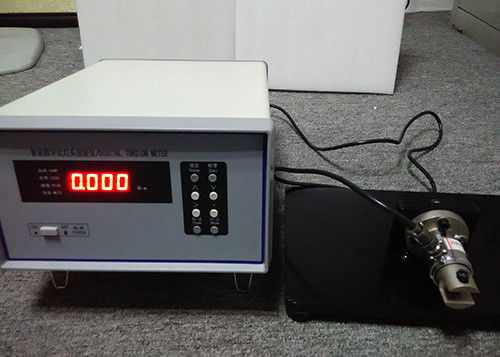

Ekipman, burulma cihazı ve ikincil sayaçtan oluşmaktadır.Doğruluğun anahtarı,

tork sensörü.Ekipman, yüksek güvenilirlik özelliklerine sahip gerinim tipi tork sensörünü benimser,

uygun maliyetli, yüksek doğruluk ve uzun ömür.

Elastomer etiketli direnç gerinim ölçer ve Wheatstone köprüsü bileşimi üzerindeki sensörde.Güç

tahrik gerilimi olan köprü, torkun etkisi altında, elastomer deforme olur ve

gerinim ölçer değişecek, böylece köprü dengesizleşecek ve doğrusal bir voltaj sinyali olacak

köprü çıkışı ve burulma arasında.İkincil sayaç, voltaj sinyalini yükseltecek ve sinyali A / D transformatörü ile dönüştürecek ve ardından veri analizi için mikroişlemciye gönderecek ve

Görüntüle.Fonksiyonel blok şeması aşağıdaki gibidir:

Şekil 1 Fonksiyonel blok diyagramı



Her türlü lamba tutucusunun burulmasını ölçmek için KP338 dijital torsiyon ölçer uygulanır.



Operasyon talimatı

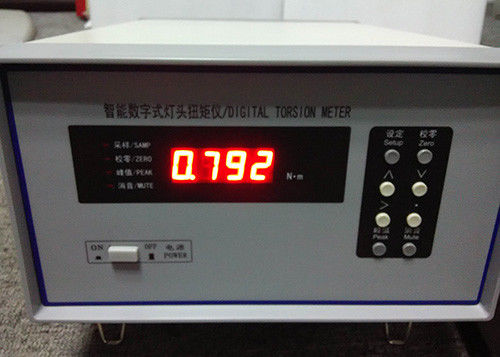

5.1 Ön panel ve işlev

Şartname:

1. Pencere: 5 basamaklı ölçüm ve uyarı mesajını görüntüler.

2. Gösterge

SAMP: Ekipman yanıp söndüğünde örnekleme modundadır.Yenileme sıklığı: 2 kez / sn.

3. SIFIR: Ekipman yanıp söndüğünde sıfırlama modundadır..

4. PEAK: Ekipman yanıp söndüğünde tepe tutma modundadır.

5. ZİL: Zil sesini göstermek için belirtin.

Tuş takımı

SIFIR: Test koşulunda, sıfırlama moduna girmek için bu tuşa basın, sıfırlamayı bitirdikten sonra,

ekipman verileri kaydedecek ve otomatik olarak test moduna geri dönecektir.En yüksek durumda, düğmesine basın

değeri temizlemek için anahtar.

AYARLA: Normal test koşulunda, üst limit alarmını ayarlamak için bu tuşa basın.

PEAK: Normal test koşulunda, tepe değerini tutmak için bu tuşa basın;için bu tuşa tekrar basın

normal test moduna geri dönün.

∧: Set ve kalibrasyon modunda, bu tuşa basın, imleç sayacı yukarı çıkacaktır.

∨: Set ve kalibrasyon modunda, bu tuşa basın, imleç sayacı aşağı inecektir.

>: Set ve kalibrasyon modunda, bu tuşa basın, imleç sağa kayacaktır.

•: Set ve kalibrasyon modunda, bu tuşa basın, ondalık nokta ekleyin.



5.2 Gerçek panel ve işlev

1. Sinyal giriş ve çıkış portu: sinyal iletimi için.

2. Koruyucu tüp: Ekipmanın gücünü korumak için 0,5A sigorta.

3. Güç fişi: Bozukluğu durdurmak için dahili filtre.

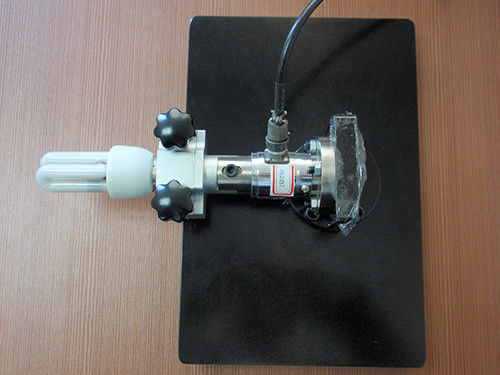

5.3.Duy burulma testi

İlk olarak, tutucu modelini onaylayın;daha sonra ilgili armatürü takın ve lambayı monte edin

kelepçe üzerinde tutucu.

Torsiyon cihazını sinyal giriş portu ile ekipmana bağlayın.İkincil sayacı açın

5 dakika ön ısıtma.Pencere 0.000'e eşit değilse, ekipman sıfırlanmalıdır.Kullanıcı yapabilir

Çin veya uluslararası standartlara göre bir üst limit belirleyin.Saat yönünde dönüş ve ters

lamba tutucuyu döndürün.Bu süre boyunca, pencere mevcut değeri gösterecektir;e kadar

ekipman endişe verici ise, kullanıcı lamba duyunun hala iyi durumda olup olmadığına karar verebilir.



5.4.Sıfırlama

Uzun süre kullanıldıktan sonra, ekipman sıfır kayabilir ve doğruluğu etkileyebilir.O zaman ekipman sıfırlanmalıdır.Ancak burulma sensörünün çalıştırılamayacağını lütfen unutmayın.“Sıfır” tuşuna basın, pencere “SIFIR” gösterecek ve ardından “SIFIR” göstergesi yanıp sönecektir;Kullanıcı istemiyorsa

devam edin, çıkmak için sadece "tepe" tuşuna basın."SIFIR" göstergesi söndüğünde, bu, ekipmanın sıfırlamayı bitirdiği ve normale döndüğü anlamına gelir.



5.5.Üst sınır

“SET” tuşuna basın, pencere “SET” i gösterecektir;Kullanıcı sıfırlamaya devam etmek istemiyorsa, çıkmak için “PEAK” tuşuna basın.Üst limiti ayarlamak için “＞”, “∧”, “∨”, “·” tuşları yardımıyla kaydedip çıkmak için tekrar “set” tuşuna basın.Kullanıcı değeri kaydetmek istemezse, set modundan çıkmak için “PEAK” tuşuna basmanız yeterlidir.



5.6.Kalibrasyon

Ekipman satışa sunulmadan önce kalibre edilmiştir.Kullanıcıların yeniden kalibre etmesine gerek yoktur.Ancak uzun süre kullanılmadıktan sonra, doğruluğu etkileyecek sapma var.O zaman, ekipmanın yeniden kalibrasyon için bazı özel cihazlara ihtiyacı vardır.

Normal test modunda, tork sensörüne belirli bir tork uygulayın (ileri yön veya geri yön), 5 kez "" düğmesine basın.tuşuna basın ve ardından “SET” tuşuna basın, kullanıcı tork sensörüne ileri torsiyon uyguladığında pencere “CAL.R” görüntüleyecektir;O anda, kullanıcı yeniden kalibrasyon yapmak istemezse, çıkmak için sadece “PEAK” tuşuna basın.Kullanıcı kalibrasyon yapmak isterse, sadece “set” tuşuna basın, ekipman ileri kalibrasyon modunda olacaktır ve o anda pencere son seferin kalibrasyon değerini gösterir.Değer fark ise, sadece standart değeri şunun yardımıyla sıfırlayın:

“＞”, “∧”, “∨”, “·” tuşları.Tekrar “CAL” tuşuna basın, cihaz kalibrasyon katsayısını gösterecektir, ardından “＞”, “∧”, “∨”, “·” tuşları yardımıyla kalibrasyon katsayısını sıfırlayabilirsiniz veya sadece “CAL” tuşuna basın, ve ardından standart değeri ve standart katsayıyı girin.Kullanıcı verileri kaydetmek istemezse, çıkmak için sadece "tepe" tuşuna basın.Ters kalibrasyon, ileri kalibrasyonla aynıdır.

Katsayı kaybolursa, ekipmana aşağıdaki kalibrasyon katsayısını girmeniz yeterlidir.



Farkına varmak

1. Yasak aşırı yük kullanımı, aksi takdirde özelliği azaltacaktır.

2. Yük ve kelepçeyi takarken yasak vuruş ve çarpma.

3. Yasak yağ lekesi, su ve diğer kimyasallar.

4. Testten önce 5 dakika ön ısıtma yapın.
