60RPM Esneme Testi Ev Aletleri Test Cihazları

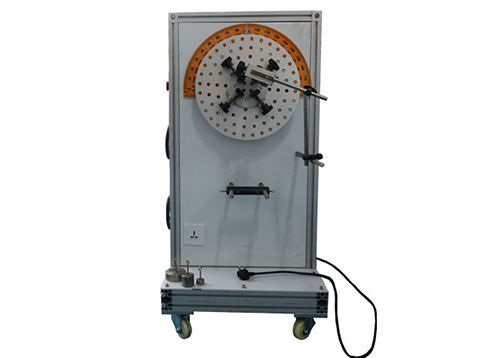

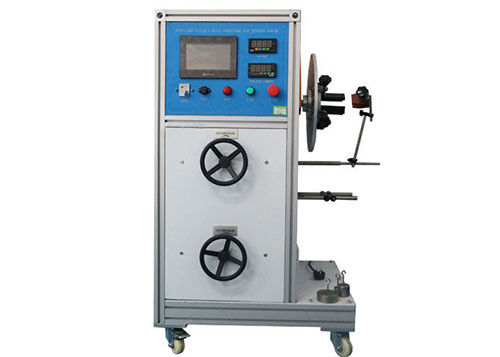

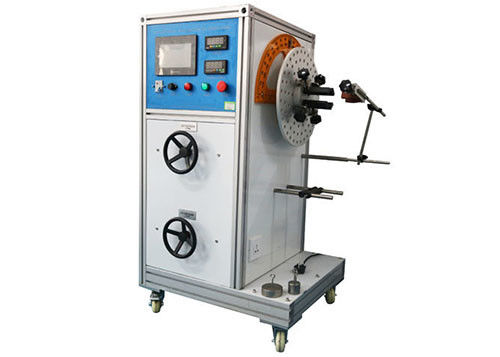

Ev Aletleri Esneme Testi PLC Kontrolü İçin Tek İstasyonlu Aparat

Standart:

IEC 60335-1 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 1: Genel gereksinimler madde 23.3, madde 25.14 ve şekil 8, IEC 60335-2-23 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 2-23: cilt veya saç bakımı maddesi 11.101

Uygulama:
Küçük ev aletlerinin (Cezve / elektrikli ütü gibi) besleme kablosunun ve lambaların, cihaza girdiği yerde aşırı esnemeye karşı yeterince korunup korunmadığını kontrol etmek için kullanılır.

Örnek test:
Cezve, elektrikli ütü, ekmek kızartma makinesi, armatürler vb. Gibi küçük ev aletleri

Parametreler:

Standart açıklama:
IEC 60335-1 Madde 23.3:
Bir cihazın normal kullanımda veya kullanıcı bakımı sırasında birbirine göre hareket edebilen farklı parçaları, topraklama sürekliliği sağlayanlar dahil, elektrik bağlantılarında ve iç iletkenlerde aşırı gerilime neden olmamalıdır.Esnek metal borular, içlerinde bulunan iletkenlerin yalıtımına zarar vermemelidir.Kabloları korumak için açık helezon yaylar kullanılmayacaktır.Bu amaçla kıvrımları birbirine değen sarmal yay kullanılıyorsa, iletkenlerin izolasyonuna ek olarak yeterli izolasyon astarı da bulunmalıdır.

Uygunluk, inceleme ve aşağıdaki test ile kontrol edilir.

Normal kullanımda esneme meydana gelirse, cihaz normal kullanım konumuna yerleştirilir ve nominal voltajda beslenir ve normal çalışma altında çalıştırılır.

Hareketli parça geriye ve ileriye doğru hareket ettirilir, böylece iletken, yapının izin verdiği en büyük açıda esnetilir, esneme hızı dakikada 30'dur.Esneme sayısı
Normal kullanım sırasında bükülen iletkenler için −10.000;
Kullanıcı bakımı sırasında bükülen iletkenler için −100.

Cihaz, bu standarda uygunluğun bozulduğu ölçüde zarar görmeyecek ve daha sonra kullanıma uygun olacaktır.Özellikle, kablo tesisatı ve bağlantıları, 16.3 elektrik dayanım testine dayanacak, test voltajı 1000 V'a düşürülmeli ve
yalnızca canlı parçalar ile erişilebilir metal parçalar arasına uygulanır.Ayrıca, cihazın ana parçası ile hareketli parça arasındaki iç kablolamanın herhangi bir iletkeninin tellerinin% 10'undan fazlası kopmayacaktır.Bununla birlikte, kablolar 15 W'tan fazla tüketmeyen devreleri besliyorsa, bu durumda tellerin% 30'undan fazlası kopmayacaktır.

IEC 60335-1 Madde 25.14:
Bir besleme kablosu bulunan ve çalışırken hareket ettirilen cihazlar, besleme kablosunun cihaza girdiği yerde aşırı esnemeye karşı yeterince korunacak şekilde yapılmalıdır.

Uygunluk, Şekil 8'de gösterildiği gibi salınan bir parçaya sahip bir aparat üzerinde gerçekleştirilen aşağıdaki test ile kontrol edilir.

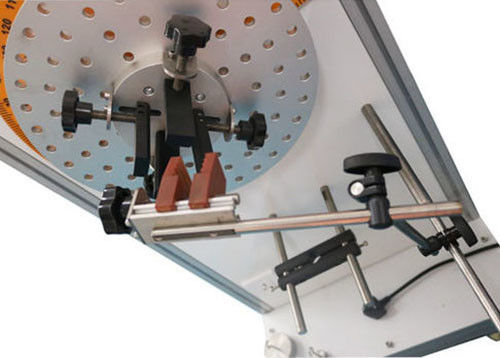

Cihazın giriş açıklığını içeren kısmı salınımlı elemana sabitlenir, böylece besleme kablosu hareketinin ortasında olduğunda, kordon muhafazasına veya girişine girdiği kordonun ekseni dikeydir ve içinden geçer. salınım ekseni.Düz kordların bölümünün ana ekseni, salınım eksenine paralel olacaktır.

Kordon, uygulanan kuvvet olacak şekilde yüklenir.
- 0,75 mm²'yi aşan nominal kesit alanına sahip kablolar için 10 N;
- 5 N, diğer kablolar için.

Şekil 8'de gösterildiği gibi, salınım ekseni ile kordon veya kordon koruyucunun cihaza girdiği nokta arasındaki X mesafesi, salınımlı eleman tüm aralığı boyunca hareket ettiğinde, kordon ve yük minimum yanal yapacağı şekilde ayarlanır. hareket.
Salınımlı eleman 90 ° 'lik bir açıyla (dikeyin her iki tarafında 45 °) hareket ettirilir, Z tipi ataşmanlar için esneme sayısı 20 000 ve diğer ataşmanlar için 10 000'dir. Esneme hızı dakikada 60'tır.
Düz bir kordon takılmadıkça, kordon ve ilgili parçaları bükülme sayısının yarısından sonra 90 ° 'lik bir açıyla döndürülür.
Test sırasında, iletkenler anma geriliminde beslenir ve cihazın anma akımı ile yüklenir.Topraklama iletkeninden akım geçmez.

Test sonuçlanmayacaktır
- akımın, cihazın nominal akımının iki katına eşit bir değeri aşacak şekilde iletkenler arasında bir kısa devre;
- herhangi bir iletkenin tellerinin% 10'undan fazlasının kırılması;
- iletkenin terminalinden ayrılması;
- herhangi bir kablo muhafazasının gevşetilmesi;
- bu standarda uyumu bozabilecek kordon veya kablo koruyucusunda hasar;
- yalıtımı delen ve erişilebilir hale gelen kırık teller.

IEC 60335-2-23 Madde 11.101:

Döner bağlantı içeren cihazlar, ana eksenleri yatay olacak şekilde, besleme kablosu dikey olarak sarkacak şekilde konumlandırılır.Besleme kablosuna 1 N'luk bir çekme kuvveti uygulanır.

Cihaz, nominal akımın 1,25 katı olan nominal voltajda beslenir.

Cihaz, yaklaşık 50 dev / dak hızında ana ekseni etrafında döndürülür, dönme yönü her 20 devirde bir tersine çevrilir.Test 1500 devir için yapılır.

Kayar kontakların sıcaklık artışı 65 K'yi aşmayacaktır.

IEC 60335-2-23 Madde 25.101:

Döner bağlantılar, cihazın normal kullanımı için yeterli olacaktır.

Uygunluk aşağıdaki testle kontrol edilir.

Cihaz 11.101'de belirtilen koşullarda çalıştırılır, devir sayısı 20 000'e çıkarılır.

Bu testten sonra, döner bağlantı ve besleme kablosu daha fazla kullanım için uygun olacaktır.Canlı parçalar erişilebilir olmamalı ve cihaz 16.3'teki elektrik mukavemeti testine dayanmalıdır.
