Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standart: | IEC60695-2-20 | amaç: | elektrikli ve elektronik ürünlerin ve ev aletlerinin tutuşma riski testi için |
|---|---|---|---|
| Isıtma bobini: | ф0.5mm, Ni80 / Cr20, uzunluk: 250mm ± 5mm, soğuk direnç 5.28Ω / m | Numune tutucu mesafesi ve yüksekliği: | 70mm, yükseklik: 60mm (tutucu yüzeyi ile tepsi yüzeyi arasındaki mesafe) |
| Tav tutucu mesafesi: | 250mm | Tel sarma gerilimi ve mesafesi: | 5.4N±0.05N, 6.35mm±0. 5,4 N ± 0,05 N, 6,35 mm ± 0. 5mm (within 31.5mm±0.5mm,coil 5 |
| Tavlama süresi ve gücü: | 8s ～ 12s (1s ～ 999.9s dijital ekran önceden ayarlanabilir), 0.26W / mm ±% 4 (dijital ekran ayarlanab | Test prosedürü: | Otomatik kontrol, bağımsız egzoz |
| Vurgulamak: | IEC60695-2-20 Yanabilirlik Testi,CNAS Yanabilirlik Testi,CNAS SGS alev test cihazları |
||

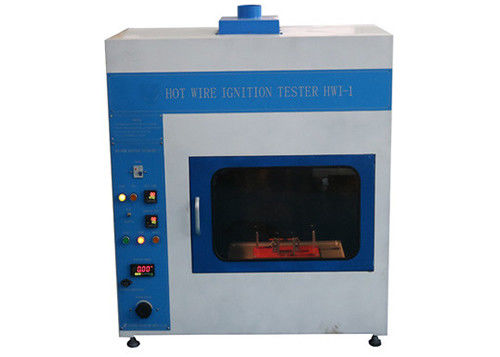

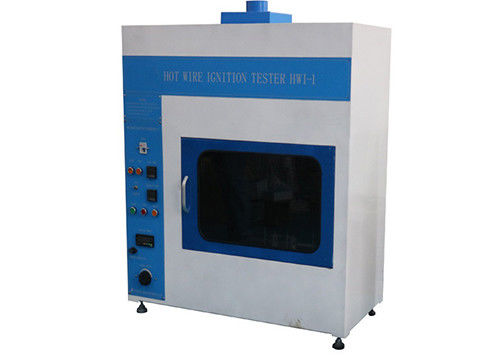

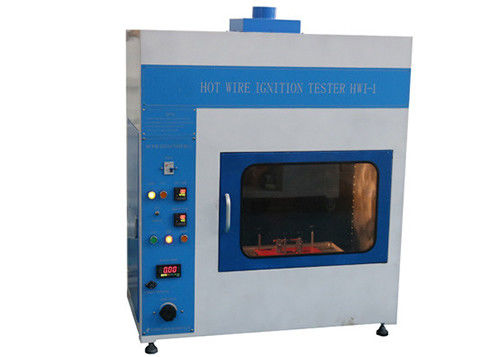

Ev Aletleri Malzemeleri Sıcak Tel Ateşleme Bağımsız Egzoz Test Cihazı
parametreler:
| çalışma voltajı | 220V/50Hz |
| Kontrol çalışma modu | Elektrik kontrolü, düğme çalışması |
| Isıtma bobini | ф0.5mm,Ni80/Cr20,uzunluk:250mm±5mm ,soğuk direnci 5.28Ω/m |
| Tavlama tutucu mesafesi | 250 mm |
| Numune tutucu mesafesi ve yüksekliği | 70mm,yükseklik:60mm (tutucu yüzeyi ile tepsi yüzeyi arasındaki mesafe) |
| Tel sarma gerilimi ve mesafesi | 5.4N±0.05N, 6.35mm±0.5 mm (31,5 mm±0,5 mm içinde, bobin 5 döngü, ulusal standart 6 mm'dir) |
| Tavlama süresi ve gücü | 8sn～12sn(1sn～999,9sn dijital ekran önceden ayarlanabilir),0,26W/mm±4%(dijital ekran ayarlanabilir) |
| Test süresi ve gücü | 120sn (1sn～999,9sn dijital ekran önceden ayarlanabilir),0,26W/mm±4%(dijital ekran ayarlanabilir) |
| numune boyutu | U×G×Y:(125 ± 5mm) ×(13,0 ± 0,5 mm) × (0,75+0,075 0 mm, 1,5+0,15 0 mm,3+0,3 0 mm)[ulusal standart 0,75±0,1 mm,1,5±0,1 mm,3 ± 0,2 mm] |
| Test prosedürü | Otomatik kontrol, bağımsız egzoz |
| Aydınlatma | Kontrol ile test odasında aydınlatma ile donatın |
| Test odası ve boyut | >0.5³, siyah mat arka plan, egzoz fanlı, boyut:1100*550*1200mm,130kg |
Ürün Tanıtımı:
Sıcak tel ateşleme test cihazı, ilgili standartlarda "Glow Wire Ateşleme Test Yöntemi" gerekliliklerine göre tasarlanmış ve üretilmiştir.Elektrikli ve elektronik ürünlerin ve ev aletlerinin tutuşma riski testi için uygundur ve sıcak bileşenler veya aşırı yük dirençleri gibi ısı kaynaklarını simüle eder.Ateşleme kaynağının kısa sürede neden olduğu termal stres, yangına dayanıklılık testi için her seviyede kalite kontrol departmanları ve ilgili işletmeler için geçerlidir.
Enstrüman paslanmaz çelik yapı, dijital gösterge ekranı, rahat çalışma ve istikrarlı performans benimser.Örnek önceden ayarlanmış sıcak zamana ulaştıktan sonra, ekipman otomatik olarak çalışmayı durdurur, güç otomatik koruma cihazı ve çıkış gücü üst limit otomatik koruma fonksiyonu.
IEC60695-2-20 standardına göre tasarlanan sarıcı, standardın gerektirdiği ısıtma telinin şeklini doğru bir şekilde atlatabilir ve işlemi çok basittir.
Çalıştırma Adımları
1. Ekipmanın ön ısıtması: Güç açıldığında, ısıtma gücü ölçer pozitif ve negatif güç parametrelerini gösterecektir.Bunun nedeni, dahili güç vericisinin ön ısıtma olmasıdır.15 dakika sonra sistem stabilize olacak ve güç ölçer gösterecektir Test çalışması sadece sıfır veya minimum değerlerle yapılabilir.
2. Isıtma teli ön işlemi:
a) Isıtma teli ön işlem süresini ayarlayın ve “Isınma”yı seçin.
b) Uygun uzunlukta ısıtma teli alın ve fikstürün ön ısıtma konumuna takın.
NOT: Kolay sarma için uzunluk yaklaşık 400 mm'dir.
3. Isıtma telini numuneye takın
Ön işleme tabi tutulmuş ve soğutulmuş ısıtma telini daha geniş tarafından numunenin üzerine yerleştirin.
4.Normal test:
Isıtma telinin etrafına sarılmış numuneyi fikstüre takın.
Test süresini ayarlayın, “Test TEST” öğesini seçin, gerekli test gücüne ayarlamak için “Başlat” düğmesine basın. Ayarlanan zamana ulaşıldığında veya çıkış gücü çok büyük olduğunda, cihaz otomatik olarak duracaktır.
