| Malzeme: | Paslanmaz çelik | IP Kodu: | IPX5, IPX6 |
|---|---|---|---|
| Sıcaklık: | Oda sıcaklığı | Standart: | IEC60529 / IEC 60335-1 |
| IPX5 meme çapı: | Ф6.3mm | IPX6 nozul çapı: | Ф12.5mm |
| jet nozulundan muhafazaya olan mesafe: | 2.5 ~ 3m | Basınç ölçer: | 0 ° 0.25MPa |
| Vurgulamak: | IPX5 IP Test Ekipmanı,IPX6 IP Test Ekipmanı,IEC60529 Su Jeti Nozulları |
||

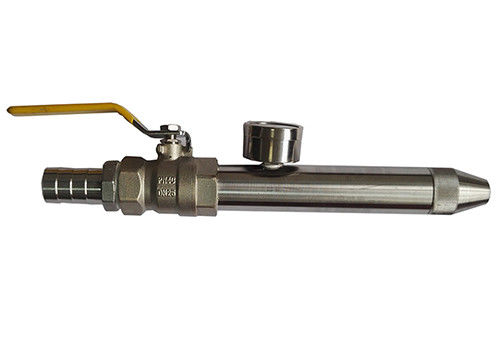

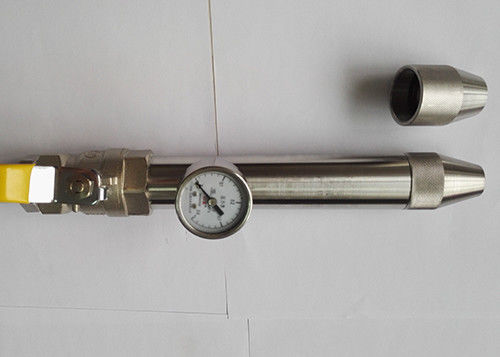

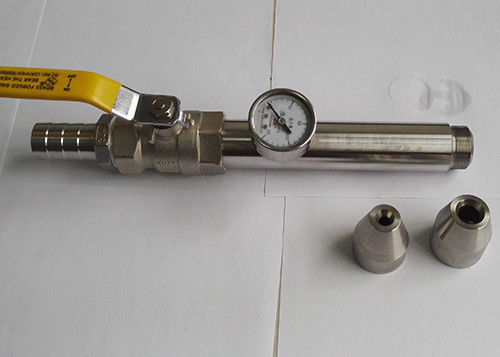

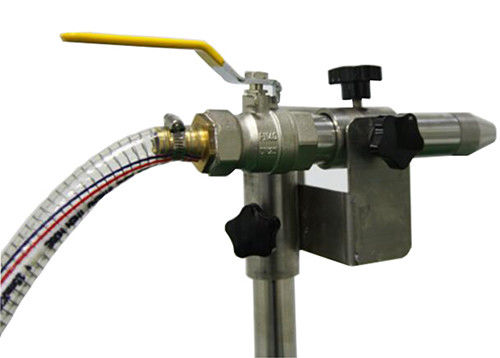

IEC60529 IPX5 IPX6 El Tipi Su Jet Nozulları IP Test Cihazları
Ürün Bilgisi:
Jet nozulu, IEC60529 maddesi IPX5 ve IPX6'ya göre tasarlanmış ve üretilmiştir.
Elektrikli cihazın su geçirmezlik testi için kullanılır.
6,3 mm nozul ile ikinci karakteristik 5 rakamını test edin
Test, muhafazaya, şekil 6'da gösterildiği gibi standart bir test nozulundan bir su akımı ile tüm uygulanabilir yönlerden püskürtülerek yapılır.
Uyulması gereken koşullar aşağıdaki gibidir:
Nozulun iç çapı:6.3 mm;
Teslimat oranı:12,5 L/dak±%5;
Su basıncı: ayarlanacak, belirtilen teslimat hızına ulaşacak;
Önemli akışın çekirdeği: memeden 2,5 m uzaklıkta yaklaşık 40 mm çapında daire;
Püskürtülmesi muhtemel mahfaza yüzey alanının metrekaresi başına test süresi:1 dak;
Minimum test süresi: 3 dak;
Nozuldan muhafaza yüzeyine olan mesafe: 2,5 m ile 3 m arasında.
12,5 mm meme ile ikinci karakteristik rakam 6 için test edin
Test, muhafazaya, şekil 6'da gösterildiği gibi standart bir test nozulundan bir su akımı ile tüm uygulanabilir yönlerden püskürtülerek yapılır.
Uyulması gereken koşullar aşağıdaki gibidir:
Nozulun iç çapı: 12,5 mm;
Teslimat hızı: 100 I/dak ±%5;
Su basıncı: belirtilen teslimat oranını elde etmek için ayarlanmalıdır.
Önemli akışın çekirdeği: memeden 2,5 m uzaklıkta yaklaşık 120 mm çapında daire;
Püskürtülmesi muhtemel mahfaza yüzey alanının metrekaresi başına test süresi: 1 dak;
Minimum test süresi: 3 dak;
Nozuldan muhafaza yüzeyine olan mesafe: 2,5 m ile 3 m arasında.
Teknik parametreler:
| Hayır. | öğe | IPX5 | IPX6 |
| 1 | Su tedarik etmek |
Su akış hızı ＞ 12,5L/dak±%5 temiz su, katkı maddesi içermez. Paslanmaz çelik su deposu ve basınçlı ekipman ile elde edilebilir. |
Su akış hızı ＞100L/dak±%5 temiz su, katkı maddesi içermez. Paslanmaz çelik su deposu ve basınçlı ekipman ile elde edilebilir. |
| 2 | meme çapı | Ø6.3mm | Ф12,5 mm |
| 3 | Su akışı | 12.5±0.625L/dak, Akış ölçer ayarlanabilir | 100±5 L/dk, Akış ölçer ayarlanabilir |
| 4 | Jet nozulundan muhafazaya olan mesafe | 2,5~3m | 2,5~3m |
| 5 | test süresi | 1 dak/m²'den az değil (3 dakikadan az değil) | 1dk/m²'den az değil (3dk'dan az değil) |
| 6 | Basınç ölçer | 0~0.25MPa | 0~0.25MPa |
| 7 | Site gereksinimleri |
Genişliği 3m'den fazla olan özel IP su geçirmez test odası, Giriş ve drenajın iyi işlevi ile.Duvar montajı |
Genişliği 3m'den fazla olan özel IP su geçirmez test odası, Giriş ve drenajın iyi işlevi ile.Duvar montajı |
Uygun:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IPX5 ve IPX6'nın IP Kodu
SC-IPX su geçirmezlik test cihazı, IEC60529:1989 +A1:1999+A2:2013'e uygundur (muhafazalar tarafından sağlanan koruma dereceleri (IP
Kod)>,IEC60598, IEC60335 ve IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.SC-IPX aşağıdaki test sınıflarını içerir: IPX1, IPX2,IPX3,IPX4, IPX5, IPX6, IPX7 ve IPX8 (IEC60529'un 51. sayfasına bakın).Kimlik doğrulama testi organizasyonunda yaygın olarak kullanılır.
elektrik ve elektronik ürünler, LED armatürler gibi ürünlerin yanı sıra ilgili kalite kontrol departmanında
muhafaza koruma sınıflarının su geçirmez tespiti.
Tüm SC-IPX su geçirmez test sistemi şunları içerir:
Damlama Kutusu(SC-IPX12): Damlama kutusu IPX1 ve IPX2 damla testi içindir.Damlama kutusu boyutu 800x800x75mm'dir (LXWXH).Damlama deliğinin çapı
0,4 mm'dir.Damlama delikleri arasındaki mesafe 20 mm'dir.Örnek 150 kg'ın üzerinde olabilir.
Swing Pipe Su Püskürtme Test Cihazı (SC-IPX34): IPX3 ve IPX4 testi içindir.Salıncak borusunun yarı çapı 1 metredir (Herhangi biri
diğer boyut da mevcuttur).Salıncak borusunun iç çapı 15 mm'dir.Örnek döner tabla çapı 1000 mm'dir (Veya diğer
Salıncak borusunun çapına göre boyut ve yükseklik ayarlanabilir.Dönme hızı, PLC tarafından kontrol edilen 1-5 rpm'dir.
panel.
Su Geçirmez Jet Test Cihazı (SC-IPX56): Su besleme cihazı boyutu 1000x1000x600m, meme çapı 6,3mm (IPX5)
ve 12,5 mm (IPX6).Su hızı IPX5 için 12.5±0.626L/dk ve IPX6 için 100±5L/dk'dır.
Daldırma tankı Su geçirmezlik test Cihazı (SC-IPX7): IPX7 testi içindir.Su deposu boyutu 1000x1000x1200mm'dir (Diğer boyutlar
isteğinize göre tasarlanmıştır).120 kg'a kadar numuneleri test edebilir
Daldırma tankı Su geçirmezlik test Cihazı (SC-IPX8): IPX8 testi içindir.0-50m su derinliğini simüle edebilir.Suya daldırma
tank çapı 600mm ve yüksekliği 1200mm'dir.Basınç stresi, müşterinin isteğine göre 10 atmosfer veya tasarımdır.
istek.
