Elektronik IPX8 Giriş Koruması Test Cihazları

IPX8 Pozitif / Negatif Basınç Daldırma Test Cihazı IEC60335

işlev:

Pozitif basınç ve negatif basınç ile IPX8 Daldırma Test Cihazı.

I) Pozitif basınç

Basınçlı hava uygulayarak, ilgili test ortamını simüle etmek için basıncı suya itin.

2) Negatif basınç

Ürün kabuğunun içi ve dışı arasındaki basınç farkı, havanın su yüzeyinin üzerine pompalanmasıyla elde edilir.

Ve test etmek için basıncı kullanın.

parametreler:

Amaç:

IP ürünlerinin koruyucu performansını test etmek için su ortamını simüle etmek için esas olarak elektronik ve elektrikli ürünler, dış aydınlatma, elektrik dolabı, iletişim ekipmanı, dalış ekipmanı ve diğer ürünler için kabuk koruma sınıfına (IP kodu) sahip cihazın altında.

Test sonuçları, ürünün tasarımını, geliştirilmesini, optimizasyonunu ve fabrika çıkış denetimini sağlamak için gereksinimlerin karşılanıp karşılanmadığını belirlemek için kullanılır.

Açıklama:

Muhafazaların ve sızdırmazlık elemanının, su testi sonrasında veya test sırasında ekipman ve bileşenlerin iyi performans göstermesini sağlayıp sağlayamayacağı değerlendirmesi.

Standartlara göre onaylayın:

IEC 60529 IPX7 IPX8;

EN 60529 IPX7 IPX8;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 vb.

Bu test ekipmanı, Iec 60529 2013 madde 14.2.8'e göre tasarlanmış ve üretilmiştir.
İkinci karakteristik rakam 8 için test edin: anlaşmaya bağlı olarak sürekli daldırma.
İlgili bir ürün standardı olmadıkça, test koşulları üretici ile anlaşmaya tabidir.

ve kullanıcı, ancak 14.2.7'de belirtilenlerden daha şiddetli olacaklar ve durumu dikkate alacaklar.

muhafazanın sürekli olarak fiili kullanıma daldırılacağı.

SC-IPX su geçirmezlik test cihazı, IEC60529:1989 +A1:1999+A2:2013'e uygundur (muhafazalar tarafından sağlanan koruma dereceleri (IP
Kodu)>,IEC60598, IEC60335 ve IEC 60034-5.

SC-IPX aşağıdaki test sınıflarını içerir: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 ve IPX8 (IEC60529'un 51. sayfasına bakın).

Elektrik ve elektronik ürünler, LED armatürler gibi ürünler için kimlik doğrulama test organizasyonunda ve ayrıca muhafaza koruma sınıflarının su geçirmezlik tespiti için ilgili kalite kontrol departmanında yaygın olarak kullanılmaktadır.

Tüm SC-IPX su geçirmez test sistemi şunları içerir:
Damlama Kutusu(SC-IPX12): Damlama kutusu IPX1 ve IPX2 damla testi içindir.Damlama kutusu boyutu 800x800x75mm'dir (LXWXH).Damlama deliğinin çapı
0,4 mm'dir.Damlama delikleri arasındaki mesafe 20 mm'dir.Örnek 150 kg'ın üzerinde olabilir.
Swing Pipe Su Püskürtme Test Cihazı (SC-IPX34): IPX3 ve IPX4 testi içindir.Salıncak borusunun yarı çapı 1 metredir (Herhangi biri
diğer boyut da mevcuttur).Salıncak borusunun iç çapı 15 mm'dir.Örnek döner tabla çapı 1000 mm'dir (Veya diğer
Salıncak borusunun çapına göre boyut ve yükseklik ayarlanabilir.Dönme hızı, PLC tarafından kontrol edilen 1-5 rpm'dir.
panel.Su Geçirmez Jet Test Cihazı (SC-IPX56): Su besleme cihazı boyutu 1000x1000x600m, meme çapı 6,3mm (IPX5)
ve 12,5 mm (IPX6).Su hızı IPX5 için 12.5±0.626L/dk ve IPX6 için 100±5L/dk'dır.
Daldırma tankı Su geçirmezlik test Cihazı (SC-IPX7): IPX7 testi içindir.Su deposu boyutu 1000x1000x1200mm'dir (Diğer boyutlar
isteğinize göre tasarlanmıştır).120 kg'a kadar numuneleri test edebilir

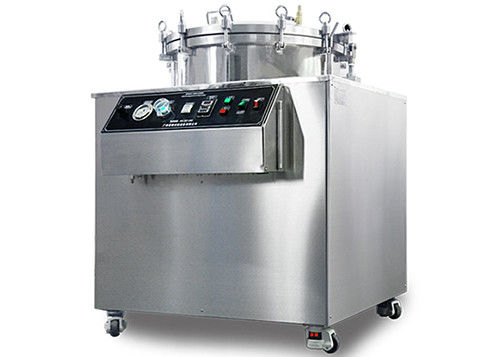

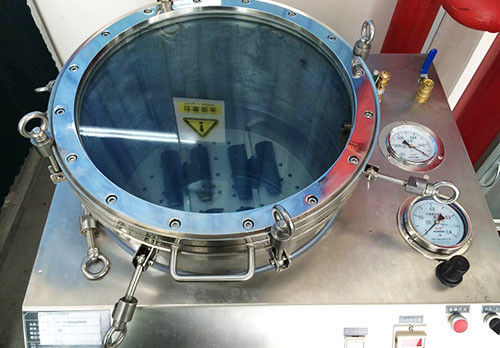

Daldırma tankı Su geçirmezlik test Cihazı (SC-IPX8): IPX8 testi içindir.0-50m su derinliğini simüle edebilir.Suya daldırma
tank çapı 600mm ve yüksekliği 1200mm'dir.Basınç stresi, müşterinin isteğine göre 10 atmosfer veya tasarımdır.
istek.
